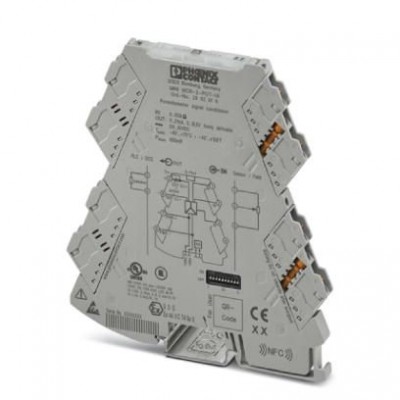

Измерительный преобразователь термистора и положения потенциометра - MINI MCR-2-POT-UI - 2902016
Описание
Настраиваемый измерительный преобразователь положения потенциометра со вставными соединениями для подключения потенциометров от 0 Ом ... 100 Ом до 0 кОм ... 100 кОм. Настраивается DIP-переключателями или с помощью ПО. Винтовые зажимы, стандартная конфигурация. Настраиваемый измерительный преобразователь температуры с развязкой по 3 цепям и штекерными разъемами. Показатели измерений преобразуются в линейный и свободно настраиваемый сигнал тока или напряжения. Устройство можно конфигурировать с помощью бесплатного программного обеспечения. Стандартные настройки можно также изменять при помощи DIP-переключателей, расположенных на устройстве (см. таблицу конфигураций). Если невозможно полностью исчерпать диапазон регулировки потенциометра, то можно задать верхние и нижние его значения в самом ПО. Измерительный преобразователь поддерживает функцию диагностики неисправностей и связь NFC.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Потенциометр | 100 Ω ... 100 кΩ |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА (настраивается DIP-переключателем) 4 мА ... 20 мА (настраивается DIP-переключателем) 20 мА ... 0 мА (настраивается DIP-переключателем) 20 мА ... 4 мА (настраивается DIP-переключателем) 0 мА ... 21 мА (настраивается с помощью ПО) |
| Выходные данные | |
| Выходной сигнал напряжения, максимальный | около 12,3 В |
| Выходной сигнал тока, максимальный | 24,6 мА |
| Выходной сигнал, напряжение | 1 В ... 5 В (настраивается DIP-переключателем) 10 В ... 0 В (настраивается DIP-переключателем) 0 В ... 5 В (настраивается DIP-переключателем) 0 В ... 10 В (настраивается DIP-переключателем) 0 В ... 10,5 В (настраивается с помощью ПО) |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (при 20 мА) |
| Данные по ЭМС | |
| типичное отклонение от конечного значения измерительного диапазона | 0,2 % |
| Общие сведения | |
| UL, США / Канада | UL 508 Listed |
| Ошибка передачи, макс. | < 0,1 % (R < 240 Ω = < 0,2 %) |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Ступенчатая характеристика (10-90%) | < 60 мс |
| Температурный коэффициент, максимальный | 0,01 %/K |
| Температурный коэффициент, стандартн. | 0,01 %/K |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Потенциалы Axioline | |
| Потребляемый ток | 33 мА (24 В DC) 68 мА (12 В DC) |
| Электропитание | 24 В DC 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
| Размеры | |
| Высота | 110,5 мм |
| Глубина | 120,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 6,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс. | 2,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин. | 0,2 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс. | 1,5 мм² |
| Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин. | 0,2 мм² |
| Габариты и материалы | |
| Материал корпуса | PBT |
