Измер. преобразователи с термоэлементом - MINI MCR-2-TC-UI - 2902055
Описание

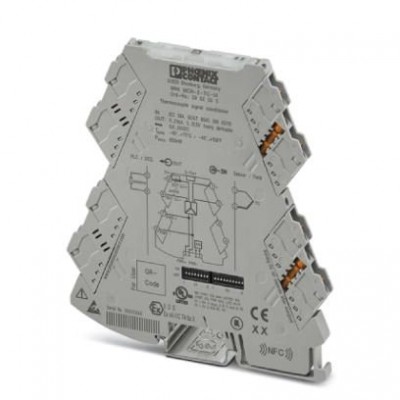

Настраиваемый измерительный преобразователь температуры со штекерными разъемами для подключения термоэлементов. Настраивается DIP-переключателями или с помощью ПО. Винтовые зажимы, стандартная конфигурация. Настраиваемый измерительный преобразователь температуры с развязкой по 3 цепям и штекерными разъемами. Устройство приспособлено для подключения термоэлементов. Показатели измерений преобразуются в линейный и свободно настраиваемый сигнал тока или напряжения. Устройство можно конфигурировать с помощью бесплатного программного обеспечения. Стандартные настройки можно также изменять при помощи DIP-переключателей, расположенных на устройстве (см. таблицу конфигураций). Измерительный преобразователь поддерживает функцию диагностики неисправностей и обмен данными NFC.Характеристики
eCl@ss | |
eCl@ss 4.0 | 27210120 |
eCl@ss 4.1 | 27210120 |
eCl@ss 5.0 | 27210120 |
eCl@ss 5.1 | 27210120 |
eCl@ss 6.0 | 27210120 |
eCl@ss 7.0 | 27210120 |
eCl@ss 8.0 | 27200206 |
eCl@ss 9.0 | 27210129 |
Environmental Product Compliance | |
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
ETIM | |
ETIM 2.0 | EC001446 |
ETIM 3.0 | EC001446 |
ETIM 4.0 | EC001446 |
ETIM 5.0 | EC001446 |
ETIM 6.0 | EC002919 |
UNSPSC | |
UNSPSC 11 | 39121008 |
UNSPSC 12.01 | 39121008 |
UNSPSC 13.2 | 41112105 |
UNSPSC 6.01 | 30211506 |
UNSPSC 7.0901 | 39121008 |
Аналоговые входы | |
Применяемые типы датчиков (TC) | B, C, E, J, K, N, R, S, T, L, U, A-1, A-2, A-3, M, L |
Входные данные | |
Диапазон измерения температуры | -250 °C ... 2500 °C (Диапазон зависит от типа датчика и плавно регулируется с помощью ПО или ступенчато с помощью DIP-переключателей в интервале от -150 °C до 1350 °C) |
Входные данные измерительного преобразователя | |
Конфигурируемый / программируемый | есть |
Выход сигнала измерительного преобразователя | |
Выходной сигнал, ток | 0 мА ... 20 мА (настраивается DIP-переключателем) 4 мА ... 20 мА (настраивается DIP-переключателем) 20 мА ... 0 мА (настраивается DIP-переключателем) 20 мА ... 4 мА (настраивается DIP-переключателем) 0 мА ... 21 мА (настраивается с помощью ПО) |
Выходные данные | |
Выходной сигнал, напряжение | 0 В ... 5 В (настраивается DIP-переключателем) 1 В ... 5 В (настраивается DIP-переключателем) 0 В ... 10 В (настраивается DIP-переключателем) 10 В ... 0 В (настраивается DIP-переключателем) 0 В ... 10,5 В (настраивается с помощью ПО) |
макс. выходное напряжение | около 12,3 В |
макс. выходной ток | 24,6 мА |
Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (при 20 мА) |
Пульсации | < 10 мВeff < 10 мВeff(при 600 Ом) |
Ток короткого замыкания | < 31,5 мА |
Данные по ЭМС | |
типичное отклонение от конечного значения измерительного диапазона | 0,06 % |
Общие сведения | |
UL, США / Канада | UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6 |
Гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
Испытательное напряжение, вход / выход / питание | 3 кВ (50 Гц, 1 мин) |
Монтажное положение | на выбор |
Ошибка охлаждения, типовая | 2 K (2 K + (0,2 K * ΔT)) |
Ошибка передачи, термоэлементы | 0,1 % * 600 K / заданный измерительный диапазон; 0,1 % > 600 K (C, E, J, K, N, T, L, U, M Gost, L Gost) 0,2 % * 600 K / заданный измерительный диапазон; 0,2 % > 600 K (B, R, S, A1, A2, A3) 0,2 % * 600 K / настроенный диапазон измерений; 0,2 % > 600 K (E, J, K, N, T, L, U, M Gost, L Gost); высокоскоростной режим 0,4 % * 600 K / настроенный диапазон измерений; 0,4 % > 600 K (B, R, S, A1, A2, A3); высокоскоростной режим |
Потребляемая мощность | ≤ 850 мВт (при IOUT= 20 мА, 9,6 В DC, 600 Ω нагрузка) |
Сертификат для мореплавания | DNV GL 14445-15HH |
Соответствие нормам | Соответствие CE |
Стандарты / нормативные документы | EN 61000-4-3 |
Температурный коэффициент, максимальный | ≤ 0,01 %/K |
Указания по монтажу | Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715. |
Окружающие условия | |
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Питание | |
Диапазон напряжения питания | 9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715) |
Размеры | |
Высота | 110,5 мм |
Глубина | 120,5 мм |
Резьба винтов | M3 |
Стандарты и предписания | |
ATEX | II 3 G Ex nA IIC T4 Gc X |
Излучение помех | EN 61000-6-4 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24 | HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2 |
Электромагнитная совместимость | Соответствует Директиве по ЭМС |
Технические данные | |
Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
Ширина | 6,2 мм |
Указание | |
Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
Характеристики клемм | |
Длина снятия изоляции | 10 мм |
Мин. сечение гибкого проводника AWG | 24 |
Сечение гибкого проводника AWG, макс. | 12 |
Сечение гибкого проводника макс. | 1,5 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс. | 2,5 мм² |
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин. | 0,2 мм² |
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс. | 1,5 мм² |
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин. | 0,2 мм² |
Цифровые выходы | |
Количество выходов | 1 |
Электропитание | |
Потребляемый ток, типовой | 32,7 мА (24 В DC) 66,8 мА (12 В DC) |
Габариты и материалы | |
Материал корпуса | PBT |
Эксплуатационные характеристики | |
Степень загрязнения | 2 |
Электротехнические характеристики | |
Категория перенапряжения | II |
