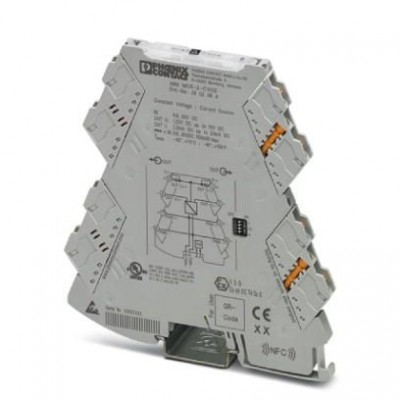

Источник стабилизированного напряжения - MINI MCR-2-CVCS - 2902064

Name: Источник стабилизированного напряжения - MINI MCR-2-CVCS - 2902064
Brand: Phoenix Contact
SKU: 2902064
Price: 9672 RUB
Availability: InStock

Описание

Источник стабилизированного напряжения / тока со штекерным соединением, входное напряжение: 9,6 V ... 30 В DC. Выходное напряжение: 1,25 В ... 10 В DC или выходной ток: 2,5 мА ... 20 мА. Настройка при помощи DIP-переключателей. Винтовые зажимы.. Источник стабилизированного напряжения/тока со штекерными разъемами для высокоточного генерирования постоянных напряжений и токов. Входное напряжение может составлять от 9,6 до 30 В постоянного тока и подаваться на соединительные клеммы модулей или комбинированно через соединитель на монтажной рейке. Со стороны выходов настраиваются следующие значения напряжений и токов: 1,25 В, 2,5 В, 3,75 В, 5 В, 6,25 В, 7,5 В, 8,75 В, 10 В DC, 2,5 мA, 5 мA, 7,5 мA, 10 мA, 12,5 мA, 15 мA, 17,5 мA, 20 мA. Устройство можно конфигурировать с помощью DIP-переключателей. Оно поддерживает функцию диагностики неисправностей и связь NFC.

Характеристики

eCl@ss
eCl@ss 5.0	27049002
eCl@ss 5.1	27049002
eCl@ss 6.0	27049002
eCl@ss 7.0	27049002
eCl@ss 8.0	27049002
eCl@ss 9.0	27040701
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 4.0	EC002540
ETIM 5.0	EC002540
ETIM 6.0	EC002540
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	39121004
UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
Входные данные
Входной сигнал напряжения	9,6 В DC ... 30 В DC
Напряжение питания передатчика	10 В
Выходные данные
Выходное напряжение при обрыве линии	13,5 В
Выходной ток	≤ 30 мА
макс. выходное напряжение	10 В DC 8,75 В DC 7,5 В DC 6,25 В DC 5 В DC 3,75 В DC 2,5 В DC 1,25 В DC
макс. выходной ток	20 мА 17,5 мА 15 мА 12,5 мА 10 мА 7,5 мА 5 мА 2,5 мА
Нагрузка / выходная нагрузка, выход тока	≤ 600 Ω (20 мА)
Пульсации	< 20 мB_(ДА)(при 600 Ом)
Ток короткого замыкания	> 32 мА
Общие сведения
UL, США / Канада	UL 508 Listed Class I, Div. 2, Groups A, B, C, D T6 Class I, Zone 2, Group IIC T6
Гальваническая развязка	Усиленная изоляция согласно МЭК 61010-1
Испытательное напряжение, вход / выход / питание	3 кВ (50 Гц, 1 мин)
Монтажное положение	на выбор
Ошибка передачи, макс.	≤ 0,1 % (от предела)
Потребляемая мощность	< 1,1 Вт (9,6 В DC)
Соответствие нормам	Соответствие CE
Температурный коэффициент, максимальный	< 0,01 %/K
Указания по монтажу	Для подключения питания может использоваться Т-образный соединитель, закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715.
Окружающие условия
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Питание
Диапазон напряжения питания	9,6 В DC ... 30 В DC (Для шунтирования питания может использоваться устанавливаемый на монтажную рейку шинный соединитель (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, артикул № 2869728), закрепляемый с помощью защелок на монтажной рейке 35 мм согласно EN 60715)
Размеры
Высота	110,5 мм
Глубина	120,5 мм
Резьба винтов	M3
Стандарты и предписания
ATEX	 II 3 G Ex nA IIC T4 Gc X
Излучение помех	EN 61000-6-4
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 2 HL 1 - HL 2 HL 1 - HL 2
Электромагнитная совместимость	Соответствует Директиве по ЭМС
Технические данные
Температура окружающей среды (при эксплуатации)	-40 °C ... 70 °C
Ширина	6,2 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Характеристики клемм
Длина снятия изоляции	10 мм
Мин. сечение гибкого проводника AWG	24
Сечение гибкого проводника AWG, макс.	12
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, макс.	2,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы без наконечника, мин.	0,2 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, макс.	1,5 мм²
Сечение одного жесткого подсоединяемого провода/клеммы с наконечником, мин.	0,2 мм²
Электропитание
Потребляемый ток, типовой	< 42 мА (24 В DC) < 85 мА (12 В DC)
Габариты и материалы
Материал корпуса	PBT
Дополнительные особенности
Цвет	cерый
Эксплуатационные характеристики
Степень загрязнения	2
Электротехнические характеристики
Категория перенапряжения	II
