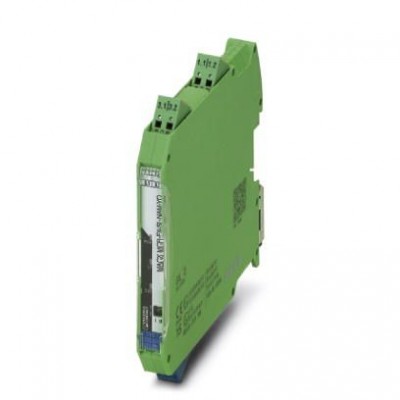

Разделительный усилитель - MACX MCR-EX-SL-NAM-YO-SP - 2905724
Описание
Взрывозащищенный коммутирующий разделительный усилитель NAMUR. Для бесконтактных датчиков и переключателей Ex i, эксплуатируемых во взрывоопасных зонах. Пассивный выход транзистора (резистивный, совместим с Yokogawa), возможность распознавания повреждений провода, до SIL 2 по МЭК 61508; зажим push-inХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210121 |
| eCl@ss 4.1 | 27210121 |
| eCl@ss 5.0 | 27210121 |
| eCl@ss 5.1 | 27210121 |
| eCl@ss 6.0 | 27210121 |
| eCl@ss 7.0 | 27210121 |
| eCl@ss 8.0 | 27210121 |
| eCl@ss 9.0 | 27210121 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001485 |
| ETIM 3.0 | EC001485 |
| ETIM 4.0 | EC001485 |
| ETIM 5.0 | EC001485 |
| ETIM 6.0 | EC001485 |
| UNSPSC | |
| UNSPSC 13.2 | 39121008 |
| Входные данные | |
| Обнаружение нарушений в линии | Разрыв 0,05 мА < IIN < 0,35 мА Короткое замыкание 100 Ω < Rдатчика< 360 Ω |
| Порог переключения (без ослабления) | > 2,1 мА (проводящий) |
| Порог переключения (с ослаблением) | < 1,2 мА (запертый) |
| Применяемые входные источники | Бесконтактные датчики NAMUR (EN 60947-5-6) |
| Сигнальный вход | искробезопасный |
| Выходные данные | |
| Выходной переключающий контакт | Резистивный (транзистор, пассивный), совместим с Yokogawa ProSafe DI - SDV144 |
| Данные по безопасности | |
| Группа | IIC |
| макс. внешняя емкость Co | 3,6 мкФ |
| макс. внешняя индуктивность Lo | 300 мГн |
| Макс. внутренняя емкость Ci | возможность игнорирования |
| Макс. выходная мощность Po | 25 мВт |
| Макс. выходной ток Io | 10 мА |
| Максимальное безопасное напряжение Um | 253 В AC/DC |
| Данные по взрывозащищенности | |
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| SIL | 2 |
| UL, США / Канада | UL 61010 Listed |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) |
| Индикатор состояния | зеленый светодиод (напряжение питания) желтый светодиод (коммутационное состояние) красный светодиод (сбои в линии) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Потребляемая мощность | < 600 мВт |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Параметры техники безопасности | |
| Уровни совокупной безопасности (SIL) | 1 1 |
| Питание | |
| Диапазон напряжения питания | 9,6 В DC ... 30 В DC (12 В DC ... 24 В DC (-20 % ... +25 %)) |
| Номинальное напряжение питания | 24 В DC |
| Рассеиваемая мощность | < 0,6 Вт |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II (1) G [Ex ia Ga] IIC II (1) D [Ex ia Da] IIIC II 3G Ex nA IIC T4 Gc X |
| IECEx | [Ex ia Ga] IIC [Ex ia Da] IIIC Ex nA IIC T4 Gc |
| Излучение помех | EN 61000-6-4 |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
| Ширина | 12,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цепь управления | |
| Гистерезис переключения | < 0,2 мА |
| Напряжение без нагрузки | ~ 8 В DC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
