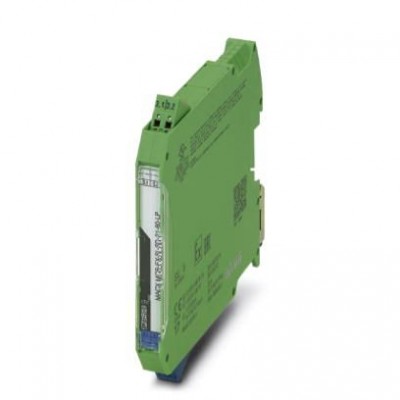

Модуль управления клапаном - MACX MCR-EX-SL-SD-21-60-LP-SP - 2924100
Описание
Модуль управления клапаном Ex i. Для искробезопасного управления установленными во взрывоопасной зоне электромагнитными клапанами Ex i, аварийными модулями или СИД. Ограничение тока при 58 мА. Для газов до группы IIB, питание от контура, гальваническая развязка, SIL 3. Зажим push-in.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27210120 |
| eCl@ss 9.0 | 27210120 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002653 |
| ETIM 5.0 | EC002653 |
| ETIM 6.0 | EC002653 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121008 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Выходные данные | |
| Время срабатывания | 20 мс |
| Выходная характеристика: выходное сопротивление | 133,4 Ω (Внутреннее сопротивление Ri) |
| Минимальное напряжение на выходе | 12,9 В DC (при 58 мА) |
| Данные по безопасности | |
| Входная мощность Pi | возможность игнорирования |
| Группа | IIB |
| макс. внешняя емкость Co | 0,83 мкФ |
| макс. внешняя индуктивность Lo | 4 мГн |
| Макс. внутренняя емкость Ci | возможность игнорирования |
| Макс. выходная мощность Po | 1,18 Вт |
| Макс. выходной ток Io | 188 мА |
| Максимальное безопасное напряжение Um | 253 В (125 В DC) |
| Данные по взрывозащищенности | |
| Макс. внутренняя индуктивность Li | возможность игнорирования |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| SIL | 3 |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| Гальваническая развязка | 375 В (Амплитудное значение согласно EN 60079-11) 300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Индикатор состояния | Желтый светодиод (коммутационное состояние / режим, загорается при активировании выходной цепи) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| Температурный коэффициент, максимальный | 0,01 %/K |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Параметры техники безопасности | |
| λSU | 2,84 x 10-7(284 FIT) |
| Вероятность опасного отказа в рамках одного запроса (PFDAVG) | 0 (1 год) 0 (5 лет) 0 (10 лет) |
| Диагностическое покрытие (DC) | DCS=0 %, DCD=0 % |
| Доля опасных сбоев (SFF) | 100 % |
| Требование конструкт. целостности | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Питание | |
| Рассеиваемая мощность | < 1,325 Вт |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Системные ограничения устройств сопряжения с шиной | |
| Тип устройства | Тип A |
| Совместимые клапаны | |
| Совместимый клапан | ASCO Coil 302 (12 V) ASCO Coil 302 (24 V) Bürkert Coil AC 10 standard Bürkert Coil AC 10 high resistance FESTO Coil MFH-...IA-SA-EX GBXE022AIAD03 FESTO Coil (J)MFH-...BIA-SA-EX GBXE022AIAD03 Norgren Herion Coil 2050 Norgren Herion Coil 2051 Norgren Herion Coil 2052 Norgren Herion Coil 2053 Parker Coil VZ95 482160.01 EEx ia IIB T6 |
| Стандарты и предписания | |
| ATEX | II (1) G [Ex ia Ga] IIB/IIA II (1) D [Ex ia Da] IIIC II 3 (1)G Ex nA [ia IIB Ga] IIC T4 Gc X |
| IECEx | [Ex ia Ga] IIB/IIA [Ex ia Da] IIIC Ex nA [ia IIB Ga] IIC T4 Gc |
| Излучение помех | EN 61000-6-4 |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 60 °C (Любое монтажное положение, учитывать график изменения характеристик в техническом описании) |
| Ширина | 12,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Указание | В выдержке представлены некоторые возможные комбинации клапанов и модулей управления клапаном. |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
