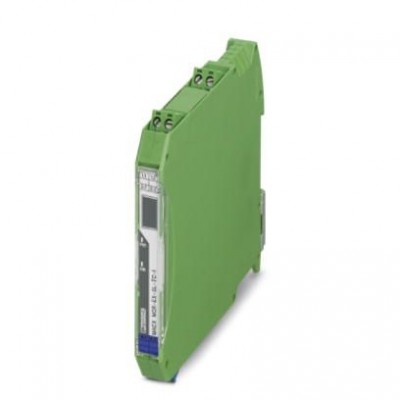

Измерительный преобразователь температуры - MACX MCR-EX-SL-TC-I-NC - 2865586
Описание
Измерительный температурный преобразователь Ex i: Преобразует сигналы термоэлементов и источников напряжения в мВ, установленных во взрывоопасной зоне, и передает сигнал 0/4-20 мA к нагрузке в безопасной зоне. Программируется, развязка 3 цепей.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001446 |
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC002919 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 41112105 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Применяемые типы датчиков (TC) | E, J, K, N согласно МЭК / EN 60584, L согласно DIN 43760 |
| Входные данные | |
| Диапазон входных сигналов | -20 мВ ... 70 мВ |
| Диапазон измерения температуры | -250 °C ... 1372 °C (Диапазон в зависимости от типа датчика) |
| Измерительный диапазон | мин. 50 K для термоэлементов, 3 мВ для источников напряжения милливольтного диапазона |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА |
| Выходные данные | |
| Коэффициент пульсаций на выходе (ток) | < 50 мкАSS |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Реакция на неисправность датчика | согласно NE 43 или определяется индивидуально |
| Сигнальный выход | выход тока |
| Ступенчатая характеристика (0-99%) | тип. 700 мс ≤ 1100 мс |
| Данные по безопасности | |
| Группа | IIC |
| макс. внешняя емкость Co | 1,5 мкФ |
| макс. внешняя индуктивность Lo | 100 мГн |
| Макс. выходная мощность Po | 7 мВт |
| Макс. выходной ток Io | 4,7 мА |
| Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
| Данные по ЭМС | |
| типичное отклонение от конечного значения измерительного диапазона | 3 % |
| Интерфейсы | |
| Количество каналов | 1 |
| Общие сведения | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| Гальваническая развязка | 300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) СИД красный, мигающий 2,4 Гц (неисправность кабеля, датчика на входе или выходе, ERR) СИД красный, мигающий 1,2 Гц (сервисный режим, ERR) СИД красный, постоянно горит (неисправность модуля, ERR) |
| Калибровка измерительного диапазона | ± 5 % |
| Класс воспламеняемости согласно UL 94 | V0 |
| Настройка нуля | ± 5 % |
| Ошибка охлаждения, типовая | ± 1 K |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Температурный коэффициент, стандартн. | 0,01 %/K |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Параметры техники безопасности | |
| Уровни совокупной безопасности (SIL) | 2 |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | < 40 мА (24 В DC) |
| Рассеиваемая мощность | < 1 Вт |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB II (1) D [Ex ia Da] IIIC II 3(1) G Ex nA ic [ia Ga] IIC T4 Gc X |
| IECEx | [Ex ia Ga] IIC/IIB [Ex ia Da] IIIC Ex nA ic [ia Ga] IIC T4 Gc |
| Излучение помех | EN 61000-6-4 |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
| Ширина | 12,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Мин. момент затяжки | 0,5 Нм |
| Момент затяжки, макс. | 0,6 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Вход | искробезопасный |
| Категория перенапряжения | II |
