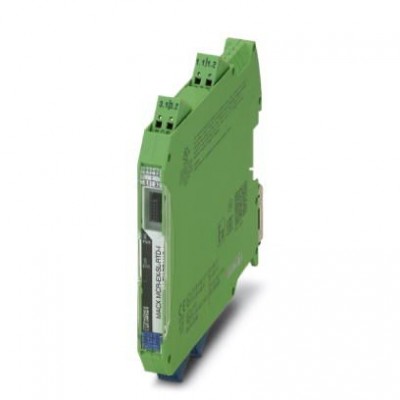

Измерительный преобразователь температуры - MACX MCR-EX-SL-RTD-I-SP-NC - 2924168
Описание
Измерительный температурный преобразователь Ex i: Преобразует сигнал от термометров сопротивления, установленных во взрывоопасной зоне, и передает сигнал 0/4-20 мA к нагрузке в безопасной зоне. Программируется, развязка 3 цепей, пружинные зажимы.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210120 |
| eCl@ss 4.1 | 27210120 |
| eCl@ss 5.0 | 27210120 |
| eCl@ss 5.1 | 27210120 |
| eCl@ss 6.0 | 27210120 |
| eCl@ss 7.0 | 27210120 |
| eCl@ss 8.0 | 27200206 |
| eCl@ss 9.0 | 27210129 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001446 |
| ETIM 3.0 | EC001446 |
| ETIM 4.0 | EC001446 |
| ETIM 5.0 | EC001446 |
| ETIM 6.0 | EC002919 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 41112105 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Аналоговые входы | |
| Применяемые типы датчиков (RTD) | Датчики (2-, 3-, 4-проводные) |
| Входные данные | |
| Диапазон входных сигналов | 0 Ω ... 2000 Ω |
| Диапазон измерения температуры | -200 °C ... 850 °C (Диапазон в зависимости от типа датчика) |
| Измерительный диапазон | мин. 50 K |
| Входы датчика | |
| Ток питания датчика | 200 мкА ... 1 мА |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА |
| Выходные данные | |
| Коэффициент пульсаций на выходе (ток) | < 50 мкАSS |
| Нагрузка / выходная нагрузка, выход тока | ≤ 500 Ω |
| Реакция на неисправность датчика | согласно NE 43 или определяется индивидуально |
| Сигнальный выход | выход тока |
| Ступенчатая характеристика (0-99%) | тип. 700 мс ≤ 1100 мс |
| Данные по безопасности | |
| Группа | IIC |
| макс. внешняя емкость Co | 1,4 мкФ |
| макс. внешняя индуктивность Lo | 100 мГн |
| Макс. выходная мощность Po | 9,4 мВт |
| Макс. выходной ток Io | 6,3 мА |
| Максимальное безопасное напряжение Um | 253 В AC (125 В DC) |
| Данные по ЭМС | |
| типичное отклонение от конечного значения измерительного диапазона | 4 % |
| Интерфейсы | |
| Количество каналов | 1 |
| Кабель | |
| Проводники - сопротивление | ≤ 50 Ом на проводник |
| Общие сведения | |
| UL, США / Канада | Класс I, разд. 2; IS для классов I, II, III, разд. 1 |
| Гальваническая развязка | 300 Вэфф(Расчетное напряжение изоляции (категория перенапряжения II; степень загрязнения 2, безопасное разделение согласно EN 61010-1)) 2,5 кВ (50 Гц, 1 мин., проверочное напряжение) |
| Индикатор состояния | Светодиод. индикатор, зеленый (напряжение питания, PWR) СИД красный, мигающий 2,4 Гц (неисправность кабеля, датчика на входе или выходе, ERR) СИД красный, мигающий 1,2 Гц (сервисный режим, ERR) СИД красный, постоянно горит (неисправность модуля, ERR) |
| Калибровка измерительного диапазона | ± 5 % |
| Класс воспламеняемости согласно UL 94 | V0 |
| Настройка нуля | ± 5 % |
| Соответствие нормам | Соответствие требованиям ЕС, в дополнение к EN 61326 |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Температурный коэффициент, стандартн. | 0,01 %/K |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (24 В DC -20 %...+25 %) |
| Номинальное напряжение питания | 24 В DC |
| Рассеиваемая мощность | < 1 Вт |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB II (1) D [Ex ia Da] IIIC II 3(1) G Ex nA ic [ia Ga] IIC T4 Gc X |
| IECEx | [Ex ia Ga] IIC [Ex ia Da] IIIC Ex nA ic [ia Ga] IIC T4 Gc |
| Излучение помех | EN 61000-6-4 |
| Излучение электромагнитных помех | EN 61000-6-4 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (для установки в любом положении) |
| Ширина | 12,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | II |
