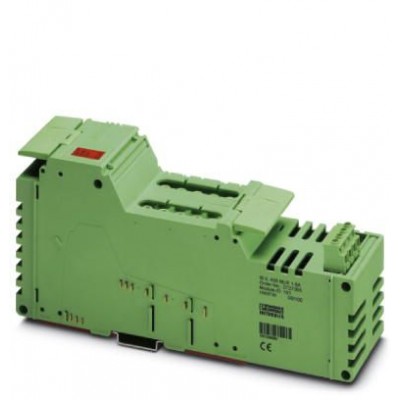

Клеммы Inline - IB IL 400 MLR 1-8A - 2727365
Описание
Клеммный модуль Inline для высоких нагрузок, электромеханическое устройство прямого пуска, до 3,7 кВт / 400 В AC. Клемма предназначена для установки внутри станции Inline.Одноканальная силовая клемма оснащена электронной защитой двигателя.
Клемма обеспечивает возможность коммутации, защиты и контроля асинхронного двигателя трехфазного тока посредством шинной системы.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250309 |
| eCl@ss 4.1 | 27250309 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242609 |
| eCl@ss 6.0 | 27242609 |
| eCl@ss 7.0 | 27242609 |
| eCl@ss 8.0 | 27242609 |
| eCl@ss 9.0 | 27242609 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001605 |
| ETIM 6.0 | EC001605 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Наименование, вход | Цифровые входы |
| Выход пускателя электродвигателя | |
| Диапазон номинальных токов | 0,2 A ... 8 A |
| Интерфейс Ethernet | |
| Количество | 1 (3 фазы, стойкость к короткому замыканию с внешним линейным предохранителем 20 A) 1 |
| Среда передачи | Медь |
| Интерфейсы | |
| Допустимое сечение жил кабеля | макс. 2,5 мм² (L1, L2, L3, N, PE (без опережения)) |
| Количество каналов | 2 |
| Обозначение, место соединения | Клеммная колодка X11 и X12 |
| Скорость передачи данных | 500 кбит/с |
| Контроль электродвигателя | |
| Быстрое отключение | ≥ 40 A (через 0,3 секунды) |
| Диапазон настройки параметров | 0,2 A ... 8 A (с шагом 50 / 100 / 200 мА, с помощью полевой шины) |
| Общие сведения | |
| Вес нетто | 550 г |
| Диагностические сообщения | Ток перегрузки Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля Не управляется выходной каскад Выдача сообщений об ошибках в виде диагностических кодов (шина), а также индикация с помощью светодиода (ERR) модуля Ошибка модуля после проведения самодиагностики Выдача сообщений в ведущем устройстве |
| Потребляемая мощность | макс. 0,375 Вт |
| Рабочее напряжение | 187 В AC ... 500 В AC +0 % (Линейное напряжение) |
| Режим работы | Режим передачи данных процесса (1 байт) |
| Способ подключения | COMBICON |
| Тип контактов | Полупроводниковый контакт |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | без штекера |
| Указания по монтажу | Для обеспечения достаточной вентиляции при монтаже соблюдайте мин. расстояние по 50 см сверху и снизу. |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 85 % (без образования конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 85 % (без образования конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Размеры | |
| Высота | 224 мм |
| Глубина | 109 мм |
| Разъем для подключение сети | |
| Максимально допустимая нагрузка по току | 20 A |
| Релейный выход | |
| Частота переключений | макс. 5 коммутационных циклов в минуту |
| Стандарты и предписания | |
| Диапазон частот | 50 Гц ... 60 Гц |
| Механические испытания | Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6 1г, критерий оценки 1 Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27 10г, критерий оценки 1 |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 63 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | Разъем для подключение сети |
| Характеристики клемм | |
| Указание | Указания по эксплуатации Линейная защита сетевого кабеля макс. 20 А, контролируйте номинальные значения параметров штекерного разъема POWER-COMBICON |
| Цифровые входы | |
| Количество входов | 1 |
| Цифровые выходы | |
| Наименование, выход | Фидер двигателя |
| Монтажные характеристики | |
| Тип подключения | Разъем (вилка) питания |
