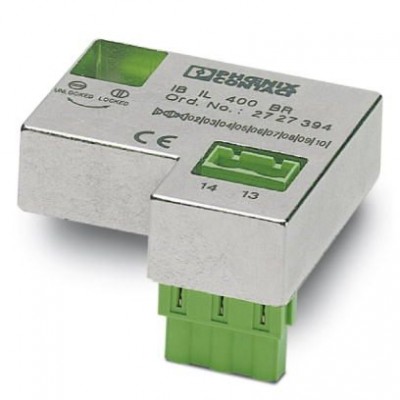

Клеммы Inline - IB IL 400 BR - 2727394
Описание
Модуль расширения Inline, для управления тормозным устройством совместно с клеммными модулями Inline для высоких нагрузок, тормозной модуль для тормозных устройств 440 В пост. тока или 440 В перемен. тока. Тормозной модуль - это пассивный электронный переключатель тормозного устройства, подключаемый к клеммному модулю для высоких нагрузок с помощью 3-контактного инвертированного штекера COMBICON.Подсоединение к тормозному устройству производится с помощью 2-контактного штекера COMBICON и проводников сечением до 2,5 мм².
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250309 |
| eCl@ss 4.1 | 27250309 |
| eCl@ss 5.0 | 27250304 |
| eCl@ss 5.1 | 27242609 |
| eCl@ss 6.0 | 27242609 |
| eCl@ss 7.0 | 27242609 |
| eCl@ss 8.0 | 27242609 |
| eCl@ss 9.0 | 27242609 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001433 |
| ETIM 3.0 | EC001601 |
| ETIM 4.0 | EC001601 |
| ETIM 5.0 | EC001605 |
| ETIM 6.0 | EC001605 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Выходные данные | |
| активное ограничение тока | с помощью добавочного сопротивления |
| Выходные данные выхода нагрузки | |
| Остаточное напряжение | 3,4 В (максимальный) |
| Общие сведения | |
| Масса | 91 г |
| Тип контактов | Неполяризованное полупроводниковое реле |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 75 % ... 85 % (75 % в среднем, 85 % кратковременно) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 75 % ... 85 % (75 % в среднем, 85 % кратковременно) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C (Допускается) |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Подключение к клеммному модулю для высоких нагрузок |
| Питание | |
| Защитная схема | Ограничение верхнего предела напряжения > 750 В |
| Подключаемое тормозное устройство | |
| Напряжение питающей сети | 20 В AC ... 440 В AC (Отклонения недопустимы) 12 В DC ... 440 В DC (Отклонения недопустимы) |
| Сечение | 2,5 мм² (максимальное сечение жил кабеля) |
| Разделение потенциалов | |
| Испытательный участок | Питание 24 В (US), GND (заземление), цепь управления тормозным устройством / защитное заземление (PE) 500 В AC 50 Гц 1 мин. Питание 24 В (US), GND (заземление), цепь управления тормозным устройством / выход тормозного устройства 500 В AC 50 Гц 1 мин. Выход тормозного устройства / защитное заземление (PE) 500 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 57 мм |
| Глубина | 16 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C (Допускается) |
| Ширина | 55 мм |
| Тормозной модуль | |
| Управляющее напряжение | 24 В DC (= Us от клеммного модуля для высоких нагрузок) |
| Управляющий ток | 17 мА |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Монтажные характеристики | |
| Тип подключения | 3-полюсные COMBICON |
