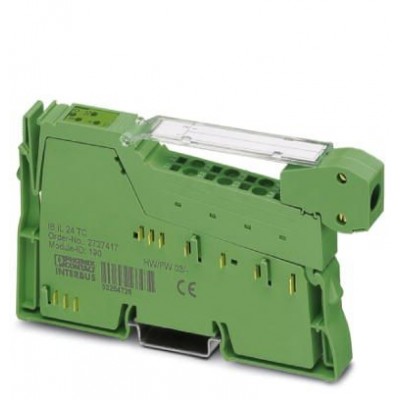

Функциональные клеммные модули Inline - IB IL 24 TC-PAC - 2861360
Описание
Клеммный модуль Inline с терморезистором, в комплекте с дополнительными принадлежностями (соединительный штекер и держатель для маркировки), 2-проводная схема подключенияХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250303 |
| eCl@ss 4.1 | 27250303 |
| eCl@ss 5.0 | 27250303 |
| eCl@ss 5.1 | 27242601 |
| eCl@ss 6.0 | 27242601 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001431 |
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Аналоговые входы | |
| Диапазон сопротивлений, линейн. | 2,7 кΩ ... 3,5 кΩ (Диапазон отключения, общее сопротивление) 50 Ω ... 2,25 кΩ (Рабочий диапазон, общее сопротивление) |
| Номин. значение источников тока | макс. 1,2 мА (при напр. без нагрузки < 8 В DC ) |
| Применяемые типы датчиков (RTD) | Позистор согласно DIN 44081 или DIN 44082 |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 500 мА (на каждый выход) |
| Выходные данные | |
| Выходной сигнал, напряжение | 24 В DC (US- 1 В) |
| Нагрузка / выходная нагрузка, выход напряжения | < 2,7 кΩ (Общее сопротивление при высоком выходном сигнале) |
| Интерфейс Ethernet | |
| Среда передачи | Медь |
| Интерфейсы | |
| Скорость передачи данных | 500 кбит/с |
| Общие сведения | |
| Вес нетто | 50 г |
| Потребляемая мощность | макс. 12 Вт (при R = 12 Ω, L = 1,2 H/48Ω) |
| Способ подключения | 2-проводная схема |
| Тип монтажа | Монтажная рейка |
| Указания по значениям массы | без штекера |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 106 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | -25 % ... 85 % |
| Допустимая отн. влажность воздуха (при эксплуатации) | -25 % ... 55 % (75 % в среднем, 85 % кратковременно) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Разделение потенциалов | |
| Испытательный участок | Питание 5 В входной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. Питание 5 В выходной удаленной шины / питание 7,5 В (логическая схема) 500 В AC 50 Гц 1 мин. Питание 7,5 В (логическая схема шины) / питание аналоговой цепи 24 В (аналоговое периферийное устройство) 500 В AC 50 Гц 1 мин. Питание аналоговой цепи 24 В (аналоговое периферийное устройство) / заземление 500 В AC 50 Гц 1 мин. Терморезистор / остальные устройства (области) 1200 В AC 50 Гц 1 мин. |
| Размеры | |
| Высота | 119,8 мм |
| Глубина | 71,5 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 12,2 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые входы | |
| Время фильтрования (входной фильтр) | тип. 10 мс |
