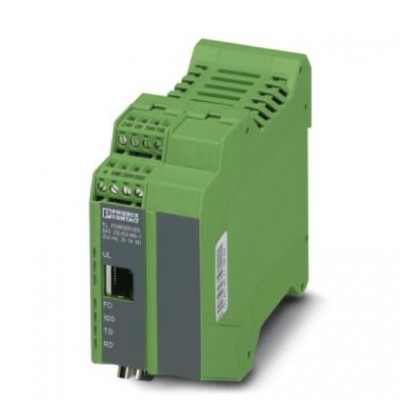

Преобразователь интерфейса - FL COMSERVER BAS 232/422/485-T - 2904681
Описание
FL COMSERVER BASIC...-T, вариант для расширенного температурного диапазона (- 40°C до 70°C). Для передачи последовательного потока данных от интерфейса RS-232/422/485 в сеть Ethernet, поддерживает только протоколы TCP и UDP, вкл. компакт-диск с ПО Com Port RedirectorХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250504 |
| eCl@ss 4.1 | 27250504 |
| eCl@ss 5.0 | 27250504 |
| eCl@ss 5.1 | 27250504 |
| eCl@ss 6.0 | 27250504 |
| eCl@ss 7.0 | 27250504 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Интерфейс передачи данных | |
| Нагрузочный резистор | 390 Ω (конфигурируемый) 180 Ω 390 Ω |
| Интерфейсы | |
| Интерфейс 3 | Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1 |
| Количество портов | 1 |
| Общие сведения | |
| MTBF | 666 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 179 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| MTTF | 1973 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 854 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 348 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| Вес нетто | 298,9 г |
| Гальваническая развязка | DIN EN 50178 (VCC // Ethernet // последовательный) |
| Интерфейс | Ethernet |
| Испытательное напр., интерфейс передачи дан. / питание | 1,5 кВeff |
| Испытательное напряжение / интерфейс передачи данных | 1,5 кВeff(50 Гц, 1 мин) |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | EN 50121-4 |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 12 В AC/DC ... 30 В AC/DC (Cоблюдайте кривые) |
| Номинальное напряжение питания | 24 В AC/DC ±20 % (с помощью вставных винтовых клемм COMBICON) |
| Последовательный интерфейс | |
| Вспомогательные протоколы | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP |
| Дальность передачи | ≤ 100 м (Витая пара, экранированная) |
| Интерфейс 1 | Интерфейсы Ethernet, 10/100Base-T(X) согласно IEEE 802.3u |
| Интерфейс 2 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Интерфейс 4 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 / RS-485 2-проводный |
| Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff, аппаратная поддержка квитирования RTS/CTS, совместимость с 3964 R, Modbus RTU/ASCII |
| Поддерживаемые протоколы | TCP/IP, UDP |
| Расположение выводов | Переключение DTE/DCE через устройство управления на базе Web |
| Скорость последовательной передачи данных | 10/100 Мбит/с, функция Autonegotiation |
| Формат файла / кодирование | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Размеры | |
| Высота | 99 мм |
| Глубина | 116 мм |
| Стандарты и предписания | |
| ATEX | II 3G Ex nA IIC T4 Gc X |
| Данные испытания | 1 м |
| Излучение помех | EN 61000-6-4 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (свободный монтаж, круговой отступ 40 мм) -40 °C ... 60 °C (в ряду без промежутков) |
| Ширина | 45 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Управление через веб-интерфейс | да |
| Функция | |
| Отображение состояний и диагностики | Светодиодные индикаторы: UL (напряжение питания логических схем), TD + RD (передача последовательного потока данных), FD (дуплексный режим), 100 (работа со скоростью передачи данных 100 Мбит/с), Link (Ethernet), Activity (Ethernet), ERR (сбой) |
| Управление | Управление на базе Web-технологий, SNMP, аварийный доступ по протоколам Telnet и протоколам с последовательной передачей данных |
| Электропитание | |
| Потребляемый ток, типовой | 100 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
