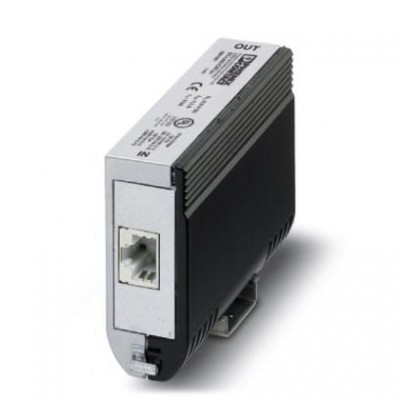

Устройство защиты от перенапряжений - DT-LAN-CAT.6+ - 2881007
Описание
УЗИП по классу EA (CAT.6A), для гигабитных сетей Ethernet (до 10 Гбит/с), Token Ring, FDDI/CDDI, ISDN, DS1. Совместимы с Power over Ethernet (PoE+) "Mode A" и "Mode B". Промежуточный штекер RJ45 с отдельным заземляющим проводом и основанием для подключения заземления для монтажной рейки NS 35.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | ≤ 1 дБ (до 100 МГц / прямое измерение) ≤ 1 дБ (до 250 МГц / прямое измерение) ≤ 3 дБ (до 500 МГц / прямое измерение) |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Емкость (фаза-земля) | тип. 2 пФ (f =1 МГц / VR = 0 В) |
| Емкость (фаза-фаза) | тип. 12 пФ (f =1 МГц / VR = 0 В) |
| Максимальное напряжение при длительной нагрузке UC (провод-провод) | ≤ 3,3 В DC (± 60 В DC / PoE+) |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-земля) | ≤ 160 A |
| Номинальный импульсный ток Ian (10/700)мкс (фаза-фаза) | ≤ 40 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 100 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2 кA (на сигнальную пару) |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 700 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 700 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 85 В (PoE) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 9 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 15 В ≤ 100 В (PoE) |
| Ток защитного проводника IPE | ≤ 400 мкA |
| Уровень защиты Up (жила-жила) | ≤ 9 В (B2 - 1 кВ / 25 A) ≤ 100 В (B2 - 1 кВ / 25 A - PoE) |
| Уровень защиты Up (жила-земля) | ≤ 900 В (B2 - 4 кВ / 100 A) ≤ 700 В (C2 - 4 кВ / 2 кА) |
| Устойчивость к импульсному току (фаза-земля) | B2 - 4 кВ/100 A C2 - 4 кВ / 2 кА D1 - 1 кА |
| Устойчивость к импульсному току (фаза-фаза) | B2 - 1 кВ / 25 A |
| Эффективный рабочий ток IC при UC | ≤ 1 мкA |
| Кабель | |
| Переходное затухание | ≥ 35 дБ (250 МГц / 100 Ом / Link) ≥ 45 дБ (100 МГц / 100 Ω / Связь) ≥ 27 дБ (500 МГц / 100 Ω / Связь) ≥ 39 дБ (250 МГц / 100 Ом / прямое измерение) |
| Общие сведения | |
| Конструкция | Промежуточный штекер для установки на монтажную рейку |
| Направление действие | Line-Line & Line-Ground/Shield |
| Расчетный ток | ≤ 1,5 A (25 °C) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Тип монтажа | Соответствующий промежуточный штекер и DIN-рейка 35 мм |
| Окружающие условия | |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Размеры | |
| Высота | 102 мм |
| Глубина | 63,5 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | B2 C1 C2 C3 D1 |
| Стандарты/нормативные документы | МЭК 61643-21 2002 EN 50173-1 2002 ISO / МЭК 11801, гл. 1 2006 |
| Технические данные | |
| Полюсов | 8 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 25 мм |
| Габариты и материалы | |
| Материал корпуса | Цинк. литье под давлением |
| Дополнительные особенности | |
| Цвет | серебристый/черный |
| Монтажные характеристики | |
| Тип подключения | DIN-Tragschiene NS35 |
