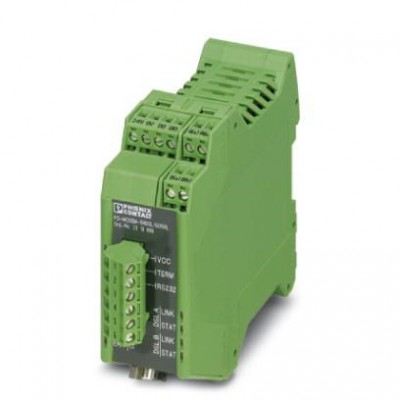

Модем - PSI-MODEM-SHDSL/SERIAL - 2313669
Описание
Промышленный расширитель SHDSL для последовательных интерфейсов RS-232/422/485, точка-точка и линейные структуры, последовательная передача данных со скоростью до 2000 кбит/с по кабелям предприятия, диагностика посредством USB и СИД, два настраиваемых выхода аварийнй сигнализацииХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240490 |
| eCl@ss 4.1 | 27240490 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19060590 |
| eCl@ss 9.0 | 19060590 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000310 |
| ETIM 3.0 | EC000740 |
| ETIM 4.0 | EC000740 |
| ETIM 5.0 | EC000740 |
| ETIM 6.0 | EC000740 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222628 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | ≤ 150 мА (С защитой от короткого замыкания) |
| Выходные данные | |
| Выходной сигнал, напряжение | В зависимости от рабочего напряжения |
| Интерфейсы | |
| Интерфейс 3 | USB 2.0 |
| Общие сведения | |
| MTBF | 1004 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 199 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| MTTF | 693 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 301 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 121 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| UL, США / Канада | зарегистрирован в cULus UL 508 |
| Вес нетто | 339,4 г |
| Гальваническая развязка | DIN EN 50178 (VCC, RS-232 // RS-422, RS-485 // DSL (A) // DSL (B) // FE) |
| Интерфейс | RS-232 |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC |
| Номинальное напряжение питания | 24 В DC ±5 % (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) 5 В DC (только конфигурация, с помощью Mini USB, тип B) |
| Последовательный интерфейс | |
| Дальность передачи | макс. 15 м |
| Интерфейс 1 | Интерфейс RS-232, согласно ITU-T V.28, EIA/TIA-232, DIN 66259-1 |
| Интерфейс 2 | Интерфейс SHDSL согласно ITU-T G.991.2.bis |
| Интерфейс 4 | Интерфейс RS-422, согласно ITU-T V.28, EIA/TIA-422, DIN 66348-1 |
| Интерфейс 5 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 / RS-485 2-проводный |
| Контроль потока данных / протокол | Программная поддержка квитирования, Xon/Xoff, аппаратная поддержка квитирования (RTS/CTS), совместимость с 3964 R, Modbus (RTU/ASCII), совместимость с различными протоколами - поддержка других протоколов |
| Нагрузочные резистор | 390 - 180 - 390 Ом (переключается) |
| Поддерживаемые протоколы | прозрачн., включая протокол 3964R |
| Скорость последовательной передачи данных | 0,11 / 0,3 / 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 115,2 / 230,4 кбит, NRZ |
| Формат файла / кодирование | Последовательно асинхронно UART/NRZ, 7/8 бит данных, 1/2 стоповых битa, 1 контрольный бит (чет, нечет, метка, пробел, нет), 9/10/11 бит длины знака |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| Излучение помех | EN 55011 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (Снижение характеристик, см. техническую документацию) |
| Ширина | 35 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Отображение состояний и диагностики | Индикаторы: VCC (напряжение питания), RD/TD (последовательная переча данных), ERR (неполадки), TERM (нагрузочный резистор активен), RS-232 (RS-232 активен) 2x LINK / 2x STAT (передача данных DSL, порт A и порт B), DIAG (диагностические сообщения) |
| Управление | Простое в применении ПО: направленное конфигурирование, семантический контроль, функции диагностики, журнал регистрации |
| Цифровые выходы | |
| Количество выходов | 2 |
| Наименование, выход | Цифровой выход |
| Состояние выходных характеристик | Неактивно при питании устройства от шинного соединителя для несущей рейки |
| Электропитание | |
| Потребляемый ток, типовой | < 180 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Штекер D-SUB-9 |
