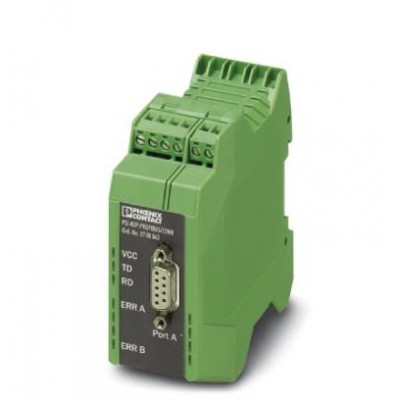

Повторитель - PSI-REP-PROFIBUS/12MB - 2708863
Описание
Модульный повторитель, для развязки по напряжению и увеличения дальности передачи сигналов, для PROFIBUS, скорость передачи данных до 12 Мбит/с, с развязкой 4 цепей, устанавливается на DIN-рейку, питание 24 В DCХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250312 |
| eCl@ss 4.1 | 27250312 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000698 |
| ETIM 3.0 | EC000698 |
| ETIM 4.0 | EC000698 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Выходные данные | |
| Выходной ток | 50 мА |
| Интерфейс Ethernet | |
| Среда передачи | витая пара, экранированная |
| Интерфейс передачи данных | |
| Нагрузочный резистор | внешний |
| Контактная часть | |
| Максимальное напряжение переключения | 30 В DC (1 A) 65 В DC (0,46 A) 150 В AC (0,46 A) |
| Общие сведения | |
| MTBF | 1136 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 238 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| MTTF | 1638 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 812 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 340 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| UL, США / Канада | зарегистрирован в cULus UL 508 Class I, Zone 2, AEx nA nC IIC T6 Class I, Zone 2, Ex nA nC IIC T6 Gc X Class I, Div. 2, Groups A, B, C, D |
| Битовая задержка | 1 бит (прямой режим) |
| Битовое искажение, вход | макс. ± 35 % |
| Битовое искажение, выход | < 6,25 % |
| Вес нетто | 212,4 г |
| Гальваническая развязка | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| Испытательное напряжение, интерфейс передачи данных | 1,5 кВ |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Каналы связи | 2 (1/1), TD, RD, полудуплекс |
| Режим работы | с помощью соединительного штекера PROFIBUS |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | DIN EN 50178, DIN EN 60950 |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC (с помощью вставных винтовых клемм COMBICON) |
| Номинальное напряжение питания | 24 В DC (согласно UL) |
| Последовательный интерфейс | |
| Выходное номинальное напряжение | 5 В DC ±5 % |
| Дальность передачи | ≤ 1200 м (в зависимости от скорости передачи данных и типа кабеля) |
| Интерфейс 1 | PROFIBUS согласно МЭК 61158, 2-проводной RS-485 |
| Переключение направления передачи данных | самоуправляемый, мин. время отклика станции 2 бита |
| Формат файла / кодирование | UART (11 бит, NRZ) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 105 мм |
| Релейные выходы: цепь активации | |
| Описание выходов | Выход сигнала о неисправности |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| Данные испытания | 1 м |
| Диапазон частот | 80 МГц ... 3 ГГц |
| Излучение помех | EN 55011 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Помехоустойчивость | EN 61000-4-2 |
| Примечания | Критерий B |
| Разряд между контактами | ± 6 кВ |
| Сигнал | ± 1 кВ |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 35 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Цифровые выходы | |
| Количество выходов | 1 |
| Наименование, выход | Релейный выход |
| Электропитание | |
| Потребляемый ток, типовой | < 90 мА (24 B DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
