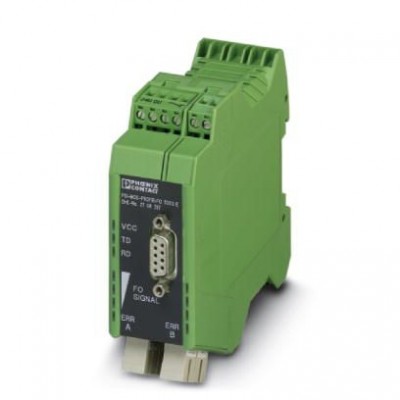

Преобразователь оптоволоконного интерфейса - PSI-MOS-PROFIB/FO1300 T - 2708892

Name: Преобразователь оптоволоконного интерфейса - PSI-MOS-PROFIB/FO1300 T - 2708892
Brand: Phoenix Contact
SKU: 2708892
Price: 128823 RUB
Availability: InStock

Описание

Оптический конвертер с функцией оптической диагностики и контактом аварийного сигнала, для PROFIBUS со скоростью передачи до 12 Мбит/с, разветвитель с двумя оптическими интерфейсами (SC-Duplex), 1300 нм, для стекловолоконного кабеля

Характеристики

eCl@ss
eCl@ss 4.0	27230207
eCl@ss 4.1	27230207
eCl@ss 5.0	27230207
eCl@ss 5.1	27230207
eCl@ss 6.0	27230207
eCl@ss 7.0	27230207
eCl@ss 8.0	19179290
eCl@ss 9.0	19170114
Environmental Product Compliance
China RoHS	Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0	EC001423
ETIM 3.0	EC001423
ETIM 4.0	EC001423
ETIM 5.0	EC000310
ETIM 6.0	EC001467
UNSPSC
UNSPSC 11	39121008
UNSPSC 12.01	39121008
UNSPSC 13.2	43222604
UNSPSC 6.01	30211506
UNSPSC 7.0901	39121008
Интерфейс Ethernet
Среда передачи	Медь
Контактная часть
Макс. ток продолжительной нагрузки	1 A
Максимальное напряжение переключения	60 В DC 42 В AC
Общие сведения
MTBF	307 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 64 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день))
MTTF	614 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 272 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 113 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день))
UL, США / Канада	508 Listed Одобрено 508
Битовое искажение, вход	± 35 % (Допускается)
Битовое искажение, выход	< 6,25 %
Вес нетто	263,9 г
Гальваническая развязка	VCC // RS-485
Испытательное напряжение, интерфейс передачи данных / питание	1,5 кВ_eff(50 Гц, 1 мин)
Режим работы	полудуплекс
Соответствие нормам	Соответствие CE
Окружающие условия
Допустимая отн. влажность воздуха (при эксплуатации)	30 % ... 95 % (без выпадения конденсата)
Степень защиты	IP20
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Оптический интерфейс LWL
Дальность передачи, включ. системный резерв 3 дБ	25 км (с F-G 50/125 0,7 дБ/км при 1300 нм) 22 км (c F-G 62,5/125 0,8 дБ/км при 1300 нм) 45 км (с F-E 9/125 0,4 дБ/км при 1300 нм)
Длина волны	1300 нм
Протокол передачи	прозрачный протокол для интерфейса RS-485
Питание
Диапазон напряжения питания	18 В DC ... 32 В DC
Номинальное напряжение питания	24 В DC (согласно UL)
Потребляемый ток, макс.	145 мА
Последовательный интерфейс
Дальность передачи	≤ 1200 м (в зависимости от скорости передачи данных, с экранированным кабелем с попарно скрученными жилами)
Интерфейс 1	PROFIBUS согласно МЭК 61158, 2-проводный RS-485, полудуплекс, самоуправляемый
Переключение направления передачи данных	самоуправляемый
Скорость последовательной передачи данных	≤ 12 Мбит/с
Формат файла / кодирование	UART (11 бит, NRZ)
Размеры
Высота	105 мм
Глубина	106 мм
Релейные выходы: цепь активации
Описание выходов	Выход сигнала о неисправности
Стандарты и предписания
ATEX	 II 3 G Ex nA nC IIC T4 Gc X
Вибрация (при эксплуатации)	соотв. МЭК 60068-2-6: 5г, 150 Гц
Данные испытания	5г, 10 ... 150 Гц, 2,5 ч, в направлении XYZ
Излучение помех	EN 55011
Испытание вредными газами	ISA-S71.04-1985 G3 Harsh группа A
Материалы, не ухудшающие свойств при попадании на них лаков и красок	согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0
Помехоустойчивость	EN 61000-6-2:2005
Примечания	Критерий B
Разряд между контактами	± 6 кВ
Сигнал	± 1 кВ
Тип испытания	Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6
Электромагнитная совместимость	Соответствует Директиве по ЭМС 89/336/EWG
Технические данные
Температура окружающей среды (при эксплуатации)	-20 °C ... 60 °C
Ширина	35 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Цифровые выходы
Количество выходов	1
Наименование, выход	Релейный выход
Электропитание
Потребляемый ток, типовой	85 мА (24 В DC) 170 мА (Регистрация UL, 24 В пост. тока) 110 мА (Одобрение UL, 24 В пер. тока)
Габариты и материалы
Материал корпуса	PA 6.6-FR
Дополнительные особенности
Цвет	зеленый
