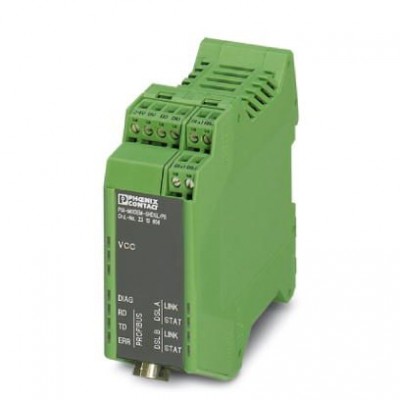

Модем - PSI-MODEM-SHDSL/PB - 2313656
Описание
Промышленный расширитель для PROFIBUS, для соединений точка-точка, линейных структур и сетей со смешанной топологией с повторителем и преобразователем для оптоволокна. Расстояния до 20 км, скорость передачи данных PROFIBUS до 1,5 Мбит/с по простым медным проводникам телефонной линии.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240490 |
| eCl@ss 4.1 | 27240490 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19060590 |
| eCl@ss 9.0 | 19060590 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000310 |
| ETIM 3.0 | EC000740 |
| ETIM 4.0 | EC000740 |
| ETIM 5.0 | EC000740 |
| ETIM 6.0 | EC000740 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222628 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | ≤ 150 мА (С защитой от короткого замыкания) |
| Выходные данные | |
| Выходной сигнал, напряжение | В зависимости от рабочего напряжения |
| Интерфейсы | |
| Интерфейс 3 | USB 2.0 |
| Общие сведения | |
| MTBF | 1004 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 199 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| MTTF | 800 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 346 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 140 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| UL, США / Канада | зарегистрирован в cULus UL 508 |
| Вес нетто | 282,3 г |
| Гальваническая развязка | DIN EN 50178 (VCC // PROFIBUS // DSL (A) // DSL (B) // FE) |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Режим работы | полудуплекс |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В DC ... 30 В DC |
| Номинальное напряжение питания | 24 В DC ±5 % (в качестве альтернативного или резервного - питание от системной платы шины или питание от сети.) 5 В DC (только конфигурация, с помощью Mini USB, тип B) |
| Последовательный интерфейс | |
| Дальность передачи | макс. 1200 м (в зависимости от скорости передачи данных, с экранированным кабелем с попарно скрученными жилами) |
| Интерфейс 1 | PROFIBUS согласно МЭК 61158, 2-проводный RS-485, полудуплекс, самоуправляемый |
| Интерфейс 2 | Интерфейс SHDSL согласно ITU-T G.991.2.bis |
| Переключение направления передачи данных | самоуправляемый |
| Скорость последовательной передачи данных | 9,6 / 19,2 / 45,45 / 93,75 / 187,5 / 500 / 1500 кбит/с, настройка посредством ПО для конфигурирования |
| Формат файла / кодирование | UART (11 бит, NRZ) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Вибрация (при эксплуатации) | соотв. МЭК 60068-2-6: 5г, 150 Гц |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (Снижение характеристик, см. техническую документацию) |
| Ширина | 35 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Отображение состояний и диагностики | Индикаторы: VCC (напряжение питания), RD/TD (передача данных PROFIBUS), ERR (неполадки) 2x LINK / 2x STAT (передача данных DSL, порт A и порт B), DIAG (диагностические сообщения) |
| Управление | Простое в применении ПО: направленное конфигурирование, семантический контроль, функции диагностики, журнал регистрации |
| Цифровые выходы | |
| Количество выходов | 2 |
| Наименование, выход | Цифровой выход |
| Состояние выходных характеристик | Неактивно при питании устройства от шинного соединителя для несущей рейки |
| Электропитание | |
| Потребляемый ток, типовой | < 180 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Гнездо D-SUB-9 |
