Нагрузочный резистор - PSI-TERMINATOR-PB - 2313944
Описание

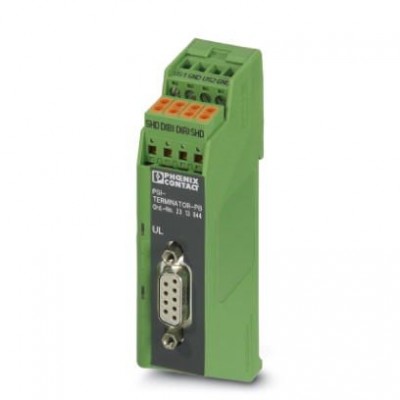

Активный нагрузочный резистор для шинных систем PROFIBUS и RS-485. Компактная конструкция, гальваническая развязка цепи питания и интерфейса передачи данных, возможность терминирования шины, встроенный интерфейс программирования.. Терминатор PSI-TERMINATOR-PB позволяет производить активное терминирование сетей PROFIBUS и других RS-485 сетей. Это обеспечивает надежность коммуникации, даже если во время работы подключаются и отключаются оконечные устройства шины. Кроме того, при помощи подключаемого терминирования устройство может использоваться как сервисный интерфейс в любой точке шины. Для эксплуатации активных программирующих и диагностических устройств на альтернативный разъем D-SUB подается необходимое напряжение.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240490 |
| eCl@ss 4.1 | 27240490 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19070403 |
| eCl@ss 9.0 | 19070403 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000673 |
| ETIM 4.0 | EC000310 |
| ETIM 5.0 | EC000448 |
| ETIM 6.0 | EC000448 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 32121617 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Интерфейс передачи данных | |
| Нагрузочный резистор | 390 Ω 220 Ω 390 Ω (может быть подключен) |
| Общие сведения | |
| MTBF | 2383 лет (Стандарт Telcordia, температура 25 °C, рабочий цикл 21% (5 дней в неделю, 8 ч в день)) 559 лет (Стандарт Telcordia, температура 40 ℃, рабочий цикл 34,25 % (5 дней в неделю, 12 ч в день)) |
| MTTF | 3550 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 1818 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 849 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| UL, США / Канада | 508 Listed Class I, Div. 2, Groups A, B, C, D |
| Вес нетто | 124,2 г |
| Гальваническая развязка | DIN EN 50178 (RS-485 // VCC) |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 28,8 В DC (с помощью вставных винтовых клемм COMBICON) |
| Номинальное напряжение питания | 24 В DC (с помощью вставных винтовых клемм COMBICON) |
| Последовательный интерфейс | |
| Выходное номинальное напряжение | 5 В DC |
| Дальность передачи | ≤ 1200 м (в зависимости от скорости передачи данных и типа кабеля) |
| Интерфейс 1 | PROFIBUS согласно МЭК 61158, 2-проводной RS-485 |
| Скорость последовательной передачи данных | ≤ 12 Мбит/с |
| Размеры | |
| Высота | 99 мм |
| Глубина | 56 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, Канада | Класс I, зона 2, Ex nA IIC T5 Gc X |
| UL, США | Класс I, зона 2, AEx nA IIC T5 |
| Данные испытания | 1 м |
| Диапазон частот | 80 МГц ... 3 ГГц (Уровень контроля 3) |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Материалы, не ухудшающие свойств при попадании на них лаков и красок | согласно централизованному стандарту VW-AUDI-Seat P-VW 3.10.7 57 65 0 |
| Примечания | Критерий B |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция | |
| Отображение состояний и диагностики | Светодиоды: UL (питание логических схем), передача данных (не обозначен) |
| Электропитание | |
| Потребляемый ток, типовой | 45 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | D-SUB 9, COMBICON |
