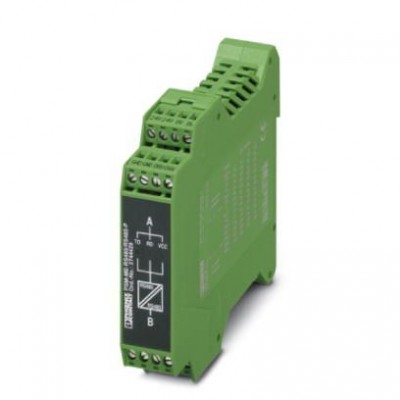

Повторитель - PSM-ME-RS485/RS485-P - 2744429
Описание
Повторитель, для развязки по напряжению и увеличения дальности передачи сигналов в 2-проводных шинных системах с интерфейсом RS-485, с развязкой 3 цепей, устанавливается на монтажную рейкуХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250312 |
| eCl@ss 4.1 | 27250312 |
| eCl@ss 5.0 | 27242208 |
| eCl@ss 5.1 | 27242208 |
| eCl@ss 6.0 | 27242208 |
| eCl@ss 7.0 | 27242208 |
| eCl@ss 8.0 | 19179290 |
| eCl@ss 9.0 | 19179290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000698 |
| ETIM 3.0 | EC000698 |
| ETIM 4.0 | EC000698 |
| ETIM 5.0 | EC000310 |
| ETIM 6.0 | EC000310 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 43222604 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Интерфейс Ethernet | |
| Среда передачи | витая пара, экранированная |
| Интерфейс передачи данных | |
| Нагрузочный резистор | 390 Ω 180 Ω 390 Ω (может быть подключен) |
| Общие сведения | |
| MTTF | 1808 лет (Стандарт SN 29500, температура 25 ℃, рабочий цикл 21 % (5 дней в неделю, 8 часов в день)) 796 лет (Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 % (5 дней в неделю, 12 часов в день)) 334 лет (Стандарт SN 29500, температура 40 ℃, рабочий цикл 100 % (7 дней в неделю, 24 часа в день)) |
| UL, США / Канада | Одобрено 508 Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, AEx nA IIC T4 Class I, Zone 2, Ex nA IIC T4 Gc X |
| Битовая задержка | < 200 нс |
| Битовое искажение | < 1,5 % |
| Битовое искажение, вход | макс. ± 35 % |
| Битовое искажение, выход | < 3,6 % |
| Вес нетто | 188,8 г |
| Гальваническая развязка | VCC // RS-485 (A) // RS-485 (B) |
| Испытательное напр., интерфейс передачи дан. / питание | 1,5 кВ AC |
| Испытательное напряжение, интерфейс передачи данных | 1,5 кВ AC |
| Испытательное напряжение, интерфейс передачи данных / питание | 1,5 кВeff(50 Гц, 1 мин) |
| Каналы связи | 2 (1/1), TD, RD, полудуплекс |
| Режим работы | полудуплекс |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 18 В AC/DC ... 30 В AC/DC (с помощью вставных винтовых клемм COMBICON) |
| Номинальное напряжение питания | 24 В AC/DC |
| Потребляемый ток, макс. | 100 мА |
| Последовательный интерфейс | |
| Дальность передачи | ≤ 1200 м (в зависимости от скорости передачи данных, шинной системы и типа кабеля) |
| Интерфейс 1 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 / RS-485 2-проводный |
| Интерфейс 2 | Интерфейс RS-485, согласно EIA/TIA-485, DIN 66259-4 / RS-485 2-проводный |
| Каскадируемость | 9 (4,8 ... 93,75 кбит/с) 8 (115,2 кбит/с) 7 (136 кбит/с) 6 (187,5 кбит/с) 5 (375 ... 1500 кбит/с) |
| Переключение направления передачи данных | самоуправляемый, мин. время отклика станции 1 бита |
| Поддерживаемые протоколы | прозрачность протокола |
| Скорость последовательной передачи данных | 1,2 / 2,4 / 4,8 / 9,6 / 19,2 / 38,4 / 57,6 / 75 / 93,75 / 115,2 / 136 / 187,5 / 375 / 500 / 1500 кбит/с |
| Формат файла / кодирование | UART (11/10 бит переключение, NRZ) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc |
| IECEx | Ex nA IIC T4 Gc |
| Данные испытания | 1 м |
| Диапазон частот | 26 МГц ... 3 ГГц (Уровень контроля 3) |
| Излучение помех | EN 50 081-1 |
| Испытание вредными газами | ISA-S71.04-1985 G3 Harsh группа A |
| Непрямой разряд | ± 6 кВ (Уровень контроля 3) |
| Помехоустойчивость | EN 50 082-2 |
| Примечания | Критерий B |
| Разрешение на применение в судостроении | DNV |
| Разряд между контактами | ± 6 кВ (Уровень контроля 3) |
| Сигнал | ± 1 кВ (Линия передачи данных, несимметричная) |
| Тип испытания | Испытание свободным падением согл. IEC 60068-2-32 |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Указание размеров изделия | |
| Подпись к рисунку | Узкая конструкция |
| Характеристики клемм | |
| Мин. сечение гибкого проводника AWG | 24 |
| Сечение гибкого проводника AWG, макс. | 12 |
| Сечение гибкого проводника макс. | 2,50 мм² |
| Сечение гибкого проводника мин. | 0,20 мм² |
| Сечение жесткого проводника макс. | 2,50 мм² |
| Сечение жесткого проводника мин. | 0,20 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Электропитание | |
| Потребляемый ток, типовой | 90 мА (24 В DC) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
