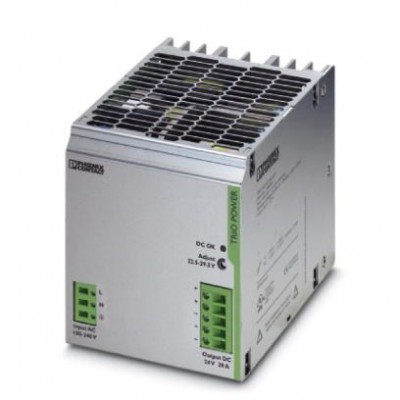

Источники питания - TRIO-PS/1AC/24DC/20 - 2866381

Описание

Источник питания TRIO POWER с регулированием в первичной цепи, для установки на несущую рейку, вход: 1-фазный, выход: 24 В DC / 20 А. Источники питания TRIO POWER со стандартным набором функций
Наличие 1- и 3-фазных вариантов до 960 Вт дает возможность использования TRIO POWER при серийном производстве машин. Большой диапазон входных напряжений и международный пакет допусков позволяют использовать их во всем мире.
Прочный металлический корпус, высокая пробивная прочность и широкий диапазон температур гарантируют надежность снабжения электроэнергией.

Характеристики

eCl@ss
eCl@ss 4.0 27040702
eCl@ss 4.1 27040702
eCl@ss 5.0 27049002
eCl@ss 5.1 27049002
eCl@ss 6.0 27049002
eCl@ss 7.0 27049002
eCl@ss 8.0 27049002
eCl@ss 9.0 27040701
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 25 лет;
ETIM
ETIM 2.0 EC001039
ETIM 3.0 EC001039
ETIM 4.0 EC000599
ETIM 5.0 EC002540
ETIM 6.0 EC002540
UNSPSC
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121004
UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
Активная часть
Индикация рабочего напряжения LED зел.
Воздушные пути и пути утечки
Напряжение 10 В (Уровень контроля 3)
Входные данные
Входной предохранитель 10 A (инертного типа, внутренний)
Выбор подходящих предохранителей 16 A (Характеристика B, C, D, K)
Диапазон входных напряжений 85 В AC ... 264 В AC (Изменение хар-к < 90 B AC: 2,5 %/B)
Диапазон номинальных напряжений на входе 100 В AC ... 240 В AC
Диапазон частот AC 45 Гц ... 65 Гц
Коэффициент мощности (cos phi) 0,99
Провалы напряжения в сети > 13 мс (120 В AC)
> 13 мс (230 В AC)
Ток утечки на PE < 3,5 мА
Электрическая прочность максимальный 300 В AC
Выходные данные
активное ограничение тока прибл. 25 A (при коротком замыкании)
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Время включения, типовое < 1 c
Диапазон настройки выходного напряжения (USet) 22,5 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Защита от импульсных перенапряжений на выходе < 35 В DC
Изменение хар-к 55 °C ... 70 °C (2,5 % / K)
Коммутационные пики, номинальная нагрузка < 80 мB(ДА)
Нагрузка, емкостная, максимальная неограниченно
Номинальный ток на выходе (IN) 20 A (UOUT= 24 В DC)
Рассеиваемая мощность, без нагрузки, макс. 4 Вт
Рассеиваемая мощность, номинальная нагрузка, макс. 46 Вт
Рассогласование < 1 % (статическое изменение нагрузки 10 % ... 90 %)
< 2 % (динамическое изменение нагрузки 10 % ... 90 %)
< 0,1 % (отклонение входного напряжения ±10 %)
Устойчивость к обратной связи 35 В DC
Данные по ЭМС
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2006/95/ЕС
Общие сведения
MTBF (IEC 61709, SN 29500) > 915000 ч
Вес нетто 2,2 кг
Индикатор состояния Светодиодный индикатор "DC OK" зеленого цвета
КПД 91 % (при 230 В AC и номинальных значениях)
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Напряжения изоляции на входе / выходе 4 кВ AC (Типовое исп.)
2 кВ AC (Выборочное исп.)
Напряжения изоляции, вход/PE 2 кВ AC (Типовое испытание)
2 кВ AC (Выборочное испытание)
Напряжения изоляции, выход/PE 500 В DC (Типовое испытание)
Указания по монтажу присоединяемый: горизонтально 0 мм, вертикально 50 мм
Окружающие условия
Климатический класс 3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации) ≤ 95 % (При 25 °C, без выпадения конденсата)
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Питание устройства
Номинальная потребляемая мощность 533 ВА
Последовательный интерфейс
Выходная мощность 480 Вт
Потенциалы Axioline
Наименование защиты Защита от перенапряжений при переходных процессах
Потребляемый ток 4,6 A (120 В AC)
2,4 A (230 В AC)
Размеры
Высота 130 мм
Глубина 152,5 мм
Резьба винтов M3
Сигнализация
Указание по индикации состояния UOUT>21,5 В: светодиод горит
Стандарты и предписания
Вибрация (при эксплуатации) < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Диапазон частот 80 МГц ... 1 ГГц
Напряженность проверочного поля 10 В/м
Помехоустойчивость EN 61000-6-2:2005
Примечания Критерий B
Разряд между контактами 4 кВ (Уровень контроля 2)
Сертификация UL UL/C-UL, зарегистрированный UL 508
UL/C-UL, одобренный UL 60950-1
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - безопасные малые напряжения EN 60950-1 (SELV)
EN 60204 (PELV)
Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей EN 50178
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - требования к сетям питания (ограничение гармонических искажений) EN 61000-3-2
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
Электромагнитная совместимость Соответствие директиве EMV 2014/30/EU
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K)
Ширина 115 мм
Характеристики клемм
Длина снятия изоляции 9 мм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Характеристики клемм, вход
Сечение проводника AWG, макс. 14
Сечение проводника AWG, мин. 24
Цифровые входы
Защитная цепь / модуль Варистор
Электрические данные
Номинальное напряжение 24 В DC ±1 %
Электропитание
Импульс пускового тока < 15 A
Остаточная пульсация < 10 мB(ДА)
Монтажные характеристики
Тип подключения Винтовые зажимы
Эксплуатационные характеристики
Степень загрязнения 2

Рекомендуемые товары

19 190 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2866381
  • Наличие: Предзаказ
  • GTIN: 4046356046664
