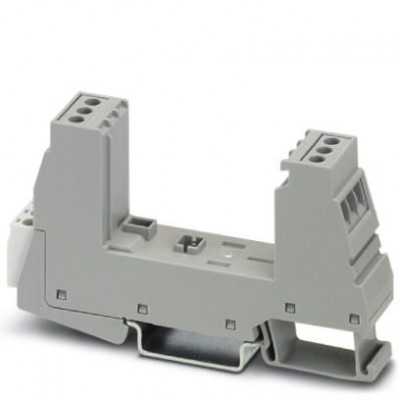

Базовый элемент для защиты от перенапряжений, тип 3 - PLT-SEC-T3-BE-FM-UT - 2907924
Описание
Базовый элемент для защитного штекера серии PLT-SEC-…-UT/PT с контактом удаленного оповещения.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130803 |
| eCl@ss 9.0 | 27130803 |
| ETIM | |
| ETIM 5.0 | EC000472 |
| ETIM 6.0 | EC000942 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Дополнительные технические данные | |
| Макс. напряжение при длительной нагрузке UC | 240 В DC |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 264 В AC |
| Макс. номинал входного предохранителя при подключении ответвлений | Зависит от применяемого штекера |
| Максимальный входной предохранитель при сквозной проводке | 25 A (gG / B / C) |
| Номинальный ток IL | 26 A (при 30 °C) |
| Стойкость к короткому замыканию ISCCR | 10 kA AC |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 0,5 A AC 0,5 A DC (75 В DC) |
| Функция переключения | Переключающий контакт |
| Интерфейсы | |
| Количество портов | One |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 240 В AC (TN-S) 240 В AC (TT) |
| Рабочее напряжение | 250 В AC 125 В DC (200 мА DC) |
| Система энергоснабжения IEC | TN-S TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | Контр.контакт |
| Тип EN | T2 / T3 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 93,4 мм |
| Глубина | 51,5 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 1 TE |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Момент затяжки | 0,5 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 серый цвет A RAL 7042 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
