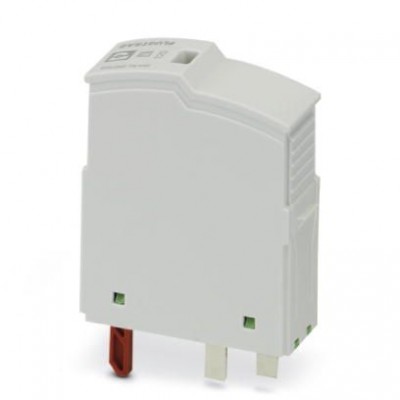

Штекерный модуль для защиты от перенапряжений, тип 3 - PLT-SEC-T3-120-P-UT/PT - 2907922
Описание
Запасной штекер для УЗИП типа 2/3 серии PLT-SEC-…-UT/PT. Номинальное напряжение 120 В.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| ETIM | |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000942 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Дополнительные технические данные | |
| Класс испытания согласно МЭК (по МЭК 61643-21) | D1 |
| Макс. напряжение при длительной нагрузке UC | 150 В DC |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 10 кA |
| Комбинированный импульс UOC | 6 кВ |
| Контрольное напряжение UREF | 132 В AC |
| Макс. напряжение при длит. нагрузке UC | 150 В AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 32 A (gG / B / C) |
| Номинальный импульсный ток утечки In (8/20) мкс | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-жила) | 0,5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 0,5 кA |
| Стойкость к короткому замыканию ISCCR | 10 kA AC |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Уровень защиты Up (L-N) | ≤ 0,75 кВ (при UOC) ≤ 0,95 кВ (при In) |
| Уровень защиты UP (L-PE) | ≤ 0,85 кВ |
| Уровень защиты Up (N-PE) | ≤ 0,85 кВ |
| Устойчивость к импульсному току (фаза-земля) | D1 - 500 A |
| Устойчивость к импульсному току (фаза-фаза) | D1 - 500 A |
| Характеристика TOV при UT (L-N) | 240 В AC (5 с / режим устойчивости) 240 В AC (120 мин / режим устойчивости) |
| Характеристика TOV при UT (L-PE) | 240 В AC (5 с / режим устойчивости) 240 В AC (120 мин / режим устойчивости) 1332 В AC (200 мс / режим безопасного сбоя) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим безопасного сбоя) |
| Интерфейсы | |
| Количество портов | One |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Номинальное напряжение UN | 120 В AC (TN-S) 120 В AC (TT) |
| Система энергоснабжения IEC | TN-S TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 / T3 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 46,7 мм |
| Глубина | 65,7 мм |
| Единица шага | 1 TE |
| Спецификации UL | |
| Защитная цепь | (DC+) - (DC-) (DC+/DC-) - PE |
| Стандарты и предписания | |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 10,6 mVA (при UREF) ≤ 13,5 mVA (при UC) |
| Технические данные | |
| Полюсов | 2 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PA 6.6-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | вставной |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
