Устройство защиты от перенапряжений, тип 2 - VAL-US 60/O - 2906279
Описание
Разрядник для защиты от перенапряжений, состоит из основного элемента и защитного штекера с мощным варистором, для монтажа на NS 35/7.5, 1-канальный:Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130803 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000941 |
| ETIM 6.0 | EC000941 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PEN) | ≤ 25 нс |
| Макс. напряжение при длит. нагрузке UC | 75 В AC 100 В DC |
| Макс. напряжение при длительной нагрузке UC (L-N) | 75 В AC 100 В DC |
| Макс. напряжение при длительной нагрузке UC (L-PEN) | 75 В AC 100 В DC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A AC (gG) |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 40 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-РЕN) | 40 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 15 кA |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PEN) | 15 кA |
| Номинальный ток IL | 80 A |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Ток защитного проводника IPE | ≤ 0,45 мА |
| Уровень защиты Up (L-N) | ≤ 0,55 кВ |
| Уровень защиты Up (L-PEN) | ≤ 0,55 кВ |
| Характеристика TOV при UT | 100 В AC (5 с / режим устойчивости) |
| Характеристика TOV при UT (L-N) | 100 В AC (5 с / режим устойчивости) |
| Характеристика TOV при UT (L-PEN) | 100 В AC (5 с / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 60 В DC -48 В DC (RRH) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 77,1 мм |
| Глубина | 89,2 мм |
| Резьба винтов | M5 |
| Спецификации UL | |
| Защитная цепь | L-L L-G (L+) - (L-) (L+) - G (L-) - G |
| Измеренное предельное напряжение MLV | 630 В |
| Измеренное предельное напряжение MLV (L-N) | 630 В |
| Максимальное напряжение длительной нагрузки MCOV | 75 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L+) - (L-) | 100 В DC |
| Максимальное напряжение длительной нагрузки MCOV (L+/L-) - G | 100 В DC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 75 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 75 В AC |
| Номинальный импульсный разрядный ток In | 10 кA |
| Номинальный импульсный разрядный ток In (L+) - (L-) | 10 кA |
| Номинальный импульсный разрядный ток In (L+/L-) - G | 10 кA |
| Номинальный импульсный разрядный ток In (L-N) | 10 кA |
| Ограничитель номинального напряжения VPR | 500 В |
| Ограничитель номинального напряжения VPR (L+) - (L-) | 0,33 кВ |
| Ограничитель номинального напряжения VPR (L+/L-) -G | 0,33 кВ |
| Ограничитель номинального напряжения VPR (L-N) | 0,5 кВ |
| Система распределения энергии | 1 |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Остаточное напряжение Ures | ≤ 0,55 кВ (при In) ≤ 0,425 кВ (При 10 кА) ≤ 0,325 кВ (при 5 кА) ≤ 0,275 кВ (При 3 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 35 mVA |
| Уровень защиты Up | ≤ 0,55 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,6 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 4,5 Нм 30 lbf-in. (UL) |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение проводника AWG | 15 ... 2 10 ... 2 (UL) |
| Электрические данные | |
| Номинальное напряжение | 60 В DC |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
Рекомендуемые товары
Маркер - B-STIFT - 1051993
Маркер для маркировки полос Zack, поставляемых без надписей, для нанесения устойчивых к истиранию и водостойких надписей, толщина линии 0,5 мм..
4 392 руб.
Монтажная перемычка - MPB 18/1- 6 - 2748564
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 6-полюсные..
3 349 руб.
Монтажная перемычка - MPB 18/1- 8 - 2748577
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 8-полюсные..
3 805 руб.
Монтажная перемычка - MPB 18/1- 9 - 2748580
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 9-полюсные..
4 186 руб.
Монтажная перемычка - MPB 18/1-12 - 2748593
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 12-полюсные..
5 318 руб.
Маркировка для клеммных модулей - ZBN 18,LGS:L1-N,ERDE - 2749576
Маркировка для клеммных модулей, Полоса, белый, с маркировкой, горизонтально: L1, L2, L3, N, GND, тип монтажа: крепление в высоких пазах для табличек, для клемм шириной: 18 мм, размер маркировочного п..
507 руб.
Маркировка для клеммных модулей - ZBN 18,LGS:ERDE - 2749589
Маркировка для клеммных модулей, Полоса, белый, с маркировкой, горизонтально: Символ заземления, тип монтажа: крепление в высоких пазах для табличек, для клемм шириной: 18 мм, размер маркировочного по..
507 руб.
Планка Zack - ZBN 18:UNBEDRUCKT - 2809128
Планка Zack, Полоса, белый, без маркировки, маркируется с помощью: CMS-P1-PLOTTER, PLOTMARK, тип монтажа: крепление в высоких пазах для табличек, для клемм шириной: 18 мм, размер маркировочного поля: ..
448 руб.
Монтажная перемычка - MPB 18/1- 2 - 2809209
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 2-полюсные..
1 580 руб.
Монтажная перемычка - MPB 18/1- 3 - 2809212
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 3-полюсные..
1 895 руб.
Монтажная перемычка - MPB 18/1- 4 - 2809225
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 4-полюсные..
2 292 руб.
Монтажная перемычка - MPB 18/1-57 - 2809238
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 57-полюсные..
2 207 руб.
Монтажная перемычка - MPB 18/3- 6 - 2809241
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 3-фазные, 6-полюсные..
9 262 руб.
Монтажная перемычка - MPB 18/4- 8 - 2809283
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 4-фазные, 8-полюсные..
15 366 руб.
Монтажная перемычка - MPB 18/1-10/1.0.0 - 2830443
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 10 шагов с последовательностью контактов 1-0-0..
8 866 руб.
Монтажная перемычка - MPB 18/1- 7 BU - 2856278
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 7-полюсные, цвет: синий..
3 437 руб.
Монтажная перемычка - MPB 18/1- 8 BU - 2858470
Монтажные перемычки для модуля с соединительным шагом 17,5 мм, 1-фазные, 8-полюсные, цвет: синий..
3 805 руб.

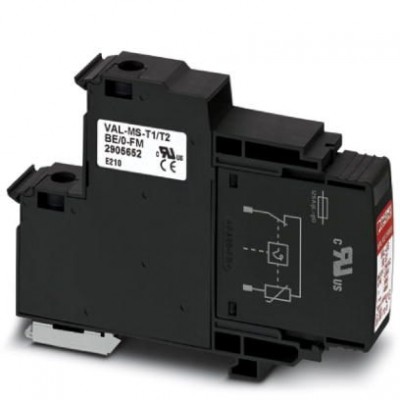

Базовый элемент для защиты от перенапряжений, тип 2 - VAL-MS-T1/T2 BE/O-FM - 2905652
