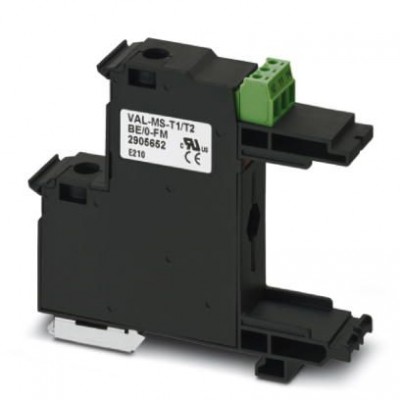

Базовый элемент для защиты от перенапряжений, тип 2 - VAL-MS-T1/T2 BE/O-FM - 2905652
Описание
Базовый элемент для разрядников Типа 1/2 серии VALVETRAB MS Т1/Т2, с контактом для дистанционной передачи сигнала. Исполнение: 1-канальныйХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130802 |
| eCl@ss 8.0 | 27130803 |
| eCl@ss 9.0 | 27130803 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000472 |
| ETIM 6.0 | EC000472 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 600 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gL/gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 160 A (gL/gG) |
| Номинальный ток IL | 80 A (при последовательном соединении, 16 мм²) 80 A (при последовательном соединении, 16 мм²) |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 5 мA AC ... 1 A 1 A (UL) 1 A |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Базовый элемент, установка на несущую рейку |
| Рабочее напряжение | 5 В AC ... 250 В AC 125 В AC (UL) 30 В DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | Контр.контакт |
| Тип EN | T1 / T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 IP20 |
| Удары (при эксплуатации) | 25г |
| Размеры | |
| Высота | 77,1 мм |
| Глубина | 89,2 мм |
| Резьба винтов | M5 |
| Спецификации UL | |
| Тип SPD | 4 (for Type 2 applications) |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | I / II T1 / T2 |
| Стандарты/нормативные документы | МЭК 61643-1 2005 EN 61643-11/A11 2007 |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,6 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 3 Нм ... 4,5 Нм (UL) 27 lbf-in. ... 40 lbf-in. (UL) |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение проводника AWG | 15 ... 2 (МЭК) 10 ... 2 (UL) |
| Указание | Для защищенного от прикосновения монтажа в корпусе. В приложениях с UC> 500 В необходимо предусмотреть боковые зазоры и зазоры со стороны ввода проводников между токоведущими частями, а также между токоведущими и заземленными частями, не менее 5 мм. |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Клеммные модули с двойным подключением |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
