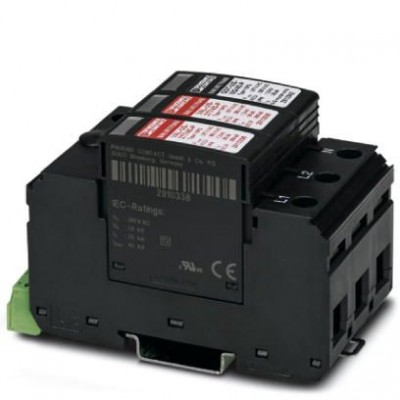

Устройство защиты от перенапряжений, тип 2 - VAL-US-120/40/2+1-FM - 2910352
Описание
3-канальное устр-во защиты от перенапр. с контактом дистанц. сигнализации для 120/240 В AC (в конфиг. с расщепленной фазой), 3 жилы и земля.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
| ETIM | |
| ETIM 5.0 | EC000941 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PE) | ≤ 100 нс |
| Время срабатывания tA (N-PE) | ≤ 100 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Номинальный ток IL | 80 A |
| Остаточное напряжение Ures (L-N) | ≤ 0,9 кВ (при In) ≤ 0,75 кВ (При 10 кА) ≤ 0,6 кВ (при 5 кА) ≤ 0,55 кВ (При 3 кА) |
| Остаточное напряжение Ures (L-PE) | ≤ 1,6 кВ (при In) ≤ 1,2 кВ (При 10 кА) ≤ 1 кВ (при 5 кА) ≤ 0,9 кВ (При 3 кА) |
| Остаточное напряжение Ures (N-PE) | ≤ 0,4 кВ (при In) ≤ 0,25 кВ (При 10 кА) ≤ 0,15 кВ (при 5 кА) ≤ 0,1 кВ (При 3 кА) |
| Способность к гашению сопровождающего тока Ifi (N-PE) | 100 A (305 В AC) |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Ток защитного проводника IPE | 5 мкA |
| Уровень защиты Up (L-N) | ≤ 0,9 кВ |
| Уровень защиты UP (L-PE) | ≤ 1,6 кВ |
| Уровень защиты Up (N-PE) | ≤ 1,5 кВ |
| Характеристика TOV при UT (L-N) | 208 В AC (5 с / режим устойчивости) 240 В AC (120 мин / режим безопасного сбоя) |
| Характеристика TOV при UT (N-PE) | 1200 В AC (200 мс / режим устойчивости) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 5 мA AC ... 1,5 A AC 1 A DC |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 120/240 В AC (TN-S) 120/240 В AC (TT) |
| Рабочее напряжение | 5 В AC ... 250 В AC 30 В DC |
| Система энергоснабжения IEC | TN-S TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 98,7 мм |
| Глубина | 65,5 мм |
| Единица шага | 3 TE |
| Резьба винтов | M5 |
| Спецификации UL | |
| Защитная цепь | L-N L-G N-G |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 175 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-L) | 350 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 175 В AC |
| Максимальное напряжение длительной нагрузки MCOV (N-G) | 305 В AC |
| Максимальный имульсный ток для каждой фазы | 40 кA |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In | 20 кA |
| Ограничитель номинального напряжения VPR (L-G) | 1800 В |
| Ограничитель номинального напряжения VPR (L-L) | 1200 В |
| Ограничитель номинального напряжения VPR (L-N) | 700 В |
| Ограничитель номинального напряжения VPR (N-G) | 1200 В |
| Система распределения энергии | 1 |
| Стойкость к короткому замыканию (SCCR) | 200 кA |
| Тип SPD | 1 |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 53,4 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 4,5 Нм (1,5 мм² ... 16 мм²) 4,5 Нм (25 мм² ... 35 мм²) |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Электрические данные | |
| Номинальное напряжение | 120/240 В AC (Сплит-фаза) |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 PBT |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
