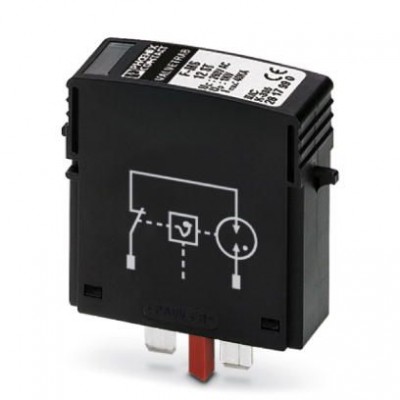

Штекерный модуль для защиты от перенапряжений, тип 2 - GDT-US-NG/40-P - 2910342
Описание
Штекерный модуль для защиты от импульсных перенапряжений, тип 2, с искровым разрядником суммарного тока N-PE для базового элемента.Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| ETIM | |
| ETIM 5.0 | EC002496 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 305 В AC |
| Номинальный импульсный ток утечки In (8/20) мкс | 20 кA |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
| Способность к гашению сопровождающего тока Ifi | 100 A (260 В) |
| Ток защитного проводника IPE | ≤ 5 мкA |
| Характеристика TOV при UT | 1200 В AC (200 мс / режим устойчивости) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Номинальное напряжение UN | 277/480 В AC (TN-S) 277/480 В AC (TT) |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T2 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 52,4 мм |
| Глубина | 55,3 мм |
| Единица шага | 1 TE |
| Спецификации UL | |
| Защитная цепь | N-G |
| Максимальное напряжение длительной нагрузки MCOV | 305 В AC |
| Максимальный имульсный ток для каждой фазы | 40 кA |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In | 20 кA |
| Ограничитель номинального напряжения VPR | 1200 В |
| Система распределения энергии | 1 |
| Тип SPD | 1CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | II T2 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 100 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 40 кA |
| Остаточное напряжение Ures | ≤ 0,4 кВ (при In) ≤ 0,25 кВ (При 10 кА) ≤ 0,15 кВ (при 5 кА) ≤ 0,1 кВ (При 3 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1,5 mVA |
| Уровень защиты Up | ≤ 1,5 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Электрические данные | |
| Номинальное напряжение | 277 В AC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 PBT |
| Дополнительные особенности | |
| Цвет | иссиня-чёрный RAL 9005 |
| Монтажные характеристики | |
| Тип подключения | Штекерная система VALVETRAB |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
