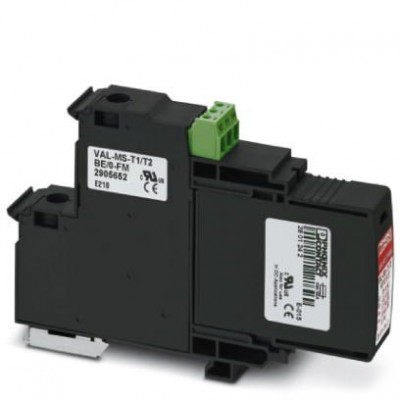

Молниеотвод / разрядник для защиты от импульсных перенапряжений типа 1/2 - VAL-MS-T1/T2 48/12.5/O-FM - 2906282
Описание
Универсальный молниеотвод / УЗИП на базе варисторов для 1-фазных цепей электропитания с общим проводником N и PE (2-проводная система: L1, PEN), с контактом удаленного оповещения.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130802 |
| eCl@ss 8.0 | 27130802 |
| eCl@ss 9.0 | 27130802 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC000381 |
| ETIM 6.0 | EC000381 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PEN) | ≤ 25 нс |
| Испытательный разрядный ток (10/350) мкс (L-N), зарядка | 6,25 Ас 6,25 Ас 6,25 Ас |
| Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp | 12,5 кA 12,5 кA 12,5 кA |
| Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия | 39 кДж/Ω 39 кДж/Ω 39 кДж/Ω |
| Макс. напряжение при длит. нагрузке UC | 75 В AC 100 В DC |
| Макс. напряжение при длительной нагрузке UC (L-N) | 75 В AC 100 В DC |
| Макс. напряжение при длительной нагрузке UC (L-PEN) | 75 В AC 100 В DC 75 В AC 100 В DC 75 В AC 100 В DC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG - 16 мм²) 80 A AC (gG - 16 мм²) |
| Макс. номинал входного предохранителя при подключении ответвлений | 160 A AC (gG) 160 A AC (gG) |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 30 кA 30 кA 30 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-РЕN) | 30 кA 30 кA 30 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 12,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс | 12,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PEN) | 12,5 кA |
| Номинальный ток IL | 80 A 80 A |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Ток защитного проводника IPE | ≤ 0,6 мА ≤ 0,6 мА |
| Ток разряда молнии (10/350)мкс, заряд | 6,25 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 12,5 кA 12,5 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 39 кДж/Ω |
| Уровень защиты Up (L-N) | ≤ 0,4 кВ |
| Уровень защиты Up (L-PEN) | ≤ 0,4 кВ |
| Характеристика TOV при UT | 100 В AC (5 с / режим устойчивости) 130 В DC (5 с / режим устойчивости) |
| Характеристика TOV при UT (L-N) | 100 В AC (5 с / режим устойчивости) 130 В DC (5 с / режим устойчивости) |
| Характеристика TOV при UT (L-PEN) | 100 В AC (5 с / режим устойчивости) 130 В DC (5 с / режим устойчивости) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 5 мA AC ... 1,5 A 1 A (UL) 1 A (30 В DC) |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | -48 В DC (RRH) 60 В DC |
| Рабочее напряжение | 5 В AC ... 250 В AC 125 В AC (UL) 125 В DC (200 мА DC) |
| Система энергоснабжения IEC | DC |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T1 / T2 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 77,1 мм |
| Глубина | 89,2 мм |
| Единица шага | 1 TE |
| Резьба винтов | M5 |
| Спецификации UL | |
| Защитная цепь | L-L L-G (L+) - (L-) (L+) - G (L-) - G |
| Измеренное предельное напряжение MLV | 1240 В |
| Измеренное предельное напряжение MLV (L+) - (L-) | 1230 В |
| Измеренное предельное напряжение MLV (L-G) | 1240 В |
| Максимальное напряжение длительной нагрузки MCOV | 75 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L+) - (L-) | 100 В DC |
| Максимальное напряжение длительной нагрузки MCOV (L+/L-) - G | 100 В DC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 75 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 75 В AC |
| Номинальный импульсный разрядный ток In | 20 кA |
| Номинальный импульсный разрядный ток In (L+) - (L-) | 20 кA |
| Номинальный импульсный разрядный ток In (L-G) | 20 кA |
| Ограничитель номинального напряжения VPR | 400 В |
| Ограничитель номинального напряжения VPR (L-N) | 400 В |
| Система распределения энергии | 1 |
| Тип SPD | 1CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | I / II T1 / T2 I |
| Стандарты/нормативные документы | EN 61643-11/A11 2007 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA 30 кA |
| Остаточное напряжение Ures | ≤ 0,4 кВ (при In) ≤ 0,35 кВ (При 10 кА) ≤ 0,3 кВ (при 5 кА) ≤ 0,275 кВ (при 4 кА) ≤ 0,25 кВ (При 3 кА) |
| Потребляемая мощность в режиме ожидания ПК | ≤ 45 mVA ≤ 45 mVA |
| Уровень защиты Up | ≤ 0,4 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 17,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 16 мм |
| Момент затяжки | 3 Нм ... 4,5 Нм (UL) 27 lbf-in. ... 40 lbf-in. (UL) |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 10 ... 2 (UL) |
| Электрические данные | |
| Номинальное напряжение | 60 В DC |
| Габариты и материалы | |
| Материал корпуса | PBT |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
