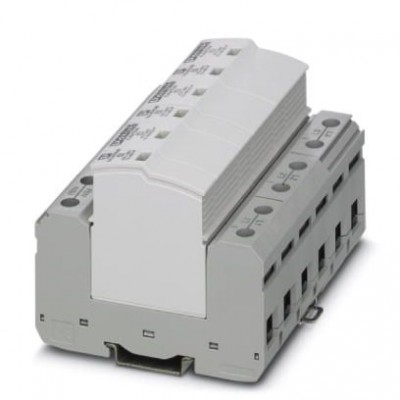

Комбинация разрядников типа 1+2 - FLT-SEC-T1+T2-3C-350/25-FM - 2905469
Описание
Вставной комбинированный разрядник для защиты от грозовых и импульсных перенапряжений, соотв. типу 1+2 / класс I+II, для 3-фазных сетей электропитания, с совмещенными проводниками N и PE (L1, L2, L3, PEN).Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27140201 |
| eCl@ss 6.0 | 27140201 |
| eCl@ss 8.0 | 27130808 |
| eCl@ss 9.0 | 27130808 |
| ETIM | |
| ETIM 5.0 | EC001457 |
| ETIM 6.0 | EC001457 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 125 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
| Номинальный ток IL | 125 A (< 55 °C) |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
| Способность к гашению сопровождающего тока Ifi | 25 кA (264 В AC) 3 кA (350 В AC) |
| Стойкость к короткому замыканию ISCCR | 25 кA (264 В AC) 3 кA (350 В AC) |
| Ток разряда молнии (10/350)мкс, заряд | 12,5 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/Ω |
| Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) 457 В AC (120 мин / режим безопасного сбоя) |
| Индикатор / Дистанционная сигнализация | |
| Рабочий ток | 10 мA AC ... 1 A AC 1 A DC (30 В DC) |
| Функция переключения | Переключающий контакт |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Номинальное напряжение UN | 240/415 В AC (TN-C) |
| Рабочее напряжение | 12 В AC ... 250 В AC 125 В DC (200 мА DC) |
| Система энергоснабжения IEC | TN-C |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Тип EN | T1 + T2 T1 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 95,2 мм |
| Глубина | 74,5 мм |
| Единица шага | 6 TE |
| Резьба винтов | M5 |
| Спецификации UL | |
| Защитная цепь | L-L L-G |
| Измеренное предельное напряжение MLV (L-G) | 1340 В |
| Измеренное предельное напряжение MLV (L-L) | 2450 В |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 264 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-L) | 528 В AC |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In (L-G) | 20 кA |
| Номинальный импульсный разрядный ток In (L-L) | 20 кA |
| Система распределения энергии | 3D |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | I + II T1 + T2 T1 I |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Остаточное напряжение Ures | ≤ 1,5 кВ (при In) ≤ 1,2 кВ (При 10 кА) ≤ 1 кВ (при 5 кА) ≤ 0,9 кВ (При 3 кА) |
| Уровень защиты Up | ≤ 1,5 кВ |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 106,8 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 18 мм |
| Момент затяжки | 4,5 Нм |
| Сечение гибкого провода | 2,5 мм² ... 35 мм² |
| Сечение жесткого провода | 2,5 мм² ... 2,5 мм² |
| Сечение проводника AWG | 13 ... 2 |
| Электрические данные | |
| Номинальное напряжение | 240/415 В AC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PBT-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 серый цвет A RAL 7042 |
| Монтажные характеристики | |
| Тип подключения | Винтовые клеммы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
