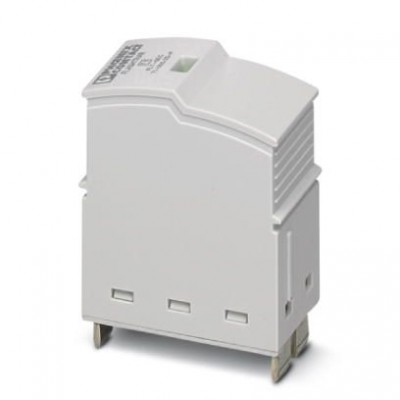

Штекерный модуль для защиты от перенапряжений, тип 1/2 - FLT-SEC-T1-350/25-P - 2905471
Описание
Запасной штекер для разрядника для защиты от грозовых и импульсных перенапряжений серии FLASHTRAB SEC, для каналов L-N и L-PEN.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27140201 |
| eCl@ss 6.0 | 27140201 |
| eCl@ss 8.0 | 27130890 |
| eCl@ss 9.0 | 27130890 |
| ETIM | |
| ETIM 4.0 | EC000381 |
| ETIM 5.0 | EC002496 |
| ETIM 6.0 | EC000381 |
| UNSPSC | |
| UNSPSC 13.2 | 39121620 |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Защитная цепь | |
| Макс. напряжение при длит. нагрузке UC | 350 В AC |
| Макс. номинал входного предохранителя при подключении ответвлений | 315 A (gG) |
| Номинальный импульсный ток утечки In (8/20) мкс | 25 кA |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс | ≤ 1,5 кВ |
| Способность к гашению сопровождающего тока Ifi | 25 кA (264 В AC) 3 кA (350 В AC) |
| Стойкость к короткому замыканию ISCCR | 25 кA (264 В AC) 3 кA (350 В AC) |
| Ток разряда молнии (10/350)мкс, заряд | 12,5 Ас |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 25 кA |
| Ток разряда молнии (10/350)мкс, удельная энергия | 160 кДж/Ω |
| Характеристика TOV при UT | 415 В AC (5 с / режим устойчивости) 457 В AC (120 мин / режим безопасного сбоя) |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Номинальное напряжение UN | 240 В AC (TN) 240 В AC (TT) |
| Система энергоснабжения IEC | TT |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Тип EN | T1 / T2 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 30г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Размеры | |
| Высота | 46,4 мм |
| Глубина | 59,4 мм |
| Единица шага | 2 TE |
| Спецификации UL | |
| Защитная цепь | L-N |
| Измеренное предельное напряжение MLV (L-N) | 1340 В |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 264 В AC |
| Номинальная частота | 50/60 Гц |
| Номинальный импульсный разрядный ток In (L-N) | 20 кA |
| Система распределения энергии | 1S |
| Тип SPD | 4CA |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | I / II T1 / T2 T1 |
| Стандарты/нормативные документы | МЭК 61643-11 2011 EN 61643-11 2012 |
| Схема защиты со стороны постоянного напряжения (DC) | |
| Время срабатывания tA | ≤ 25 нс |
| Остаточное напряжение Ures | ≤ 1,5 кВ (при In) ≤ 1,2 кВ (При 10 кА) ≤ 1 кВ (при 5 кА) ≤ 0,9 кВ (При 3 кА) |
| Уровень защиты Up | ≤ 1,5 кВ |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Ширина | 23,5 мм |
| Характеристики клемм | |
| Указание | Только в параллельной схеме с VAL-SEC-T2-350-P. Технические данные опираются на комбинацию обоих изделий. |
| Электрические данные | |
| Номинальное напряжение | 240 В AC |
| Габариты и материалы | |
| Материал корпуса | PA 6.6-FR 20 % GF PBT-FR |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
