Штекерный модуль для защиты от перенапр-й - PT 3-HF-12DC-ST - 2858043
Описание

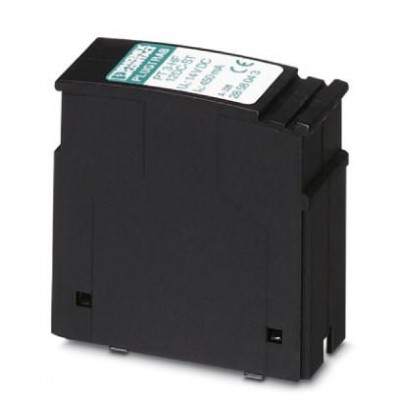

Штекерный модуль для защиты от перенапряжений для базового элемента, обеспечивает грубую и тонкую защиту от перенапряжений между двумя незаземленными сигнальными проводниками телекоммуникационных систем и между ними и токопроводящей частью, и от перенапряжений между токопроводящей частью и землей. Исполнение: 12 В DCХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27140201 |
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130807 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
| ETIM | |
| ETIM 2.0 | EC000943 |
| ETIM 3.0 | EC000943 |
| ETIM 4.0 | EC000943 |
| ETIM 5.0 | EC000943 |
| ETIM 6.0 | EC000943 |
| UNSPSC | |
| UNSPSC 11 | 39121610 |
| UNSPSC 12.01 | 39121610 |
| UNSPSC 13.2 | 39121620 |
| UNSPSC 6.01 | 30212010 |
| UNSPSC 7.0901 | 39121610 |
| Защитная цепь | |
| Вносимое затухание aE, сим. | тип. 0,3 дБ (≤ 5 МГц / 100 Ом) |
| Время срабатывания tA (фаза-земля) | ≤ 500 нс |
| Время срабатывания tA (фаза-фаза) | ≤ 500 нс |
| Емкость (фаза-фаза) | тип. 30 пФ |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-земля) | 10 кA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный (фаза-фаза) | 10 кA |
| Класс VDE | C1 C2 C3 D1 |
| Макс. напряжение при длит. нагрузке UC | 14 В DC 9,8 В AC |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 100 Ом | тип. 60 МГц |
| Номинал предохранителя, макс. | 500 мА (T) |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 67 A |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 10 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 10 кA |
| Номинальный ток утечки In (8/20) мкс (фаза — масса сигнала) | 10 кA |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 20 кA |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 55 В (с PT 1X2-BE) ≤ 700 В (с PT 1X2+F-BE) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 25 В ≤ 40 В (с PT 1X2+F-BE) |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 55 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 25 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-земля) | ≤ 25 В |
| Остаточное напряжение при Ian (10/1000)мкс (фаза-фаза) | ≤ 25 В |
| Остаточное напряжение при In (фаза — масса сигнала) | ≤ 25 В (с PT 1X2-BE) |
| Остаточное напряжение при In (фаза-земля) | ≤ 40 В (с PT 1X2-BE) |
| Остаточное напряжение при In (фаза-фаза) | ≤ 25 В |
| Отводимый импульсный ток Iimp (10/350) мкс | 2,5 кA |
| Сопротивление на каждую цепь | 2,2 Ω ±10 % (7-8/11-12) |
| Ток защитного проводника IPE | < 5 мкA (с PT 1X2-BE) < 1 мкA (с PT 1X2+F-BE) |
| Уровень защиты Up (жила-GND) | ≤ 50 В (C3 - 25 A) |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C3 - 25 A) ≤ 80 В (C1 - 1 кВ/500 A) ≤ 110 В (C2 - 10 кВ / 5 кА) ≤ 80 В (6 кВ / 3 кА) |
| Уровень защиты Up (жила-земля) | ≤ 50 В (C3 - 25 A) ≤ 85 В (C1 - 1 кВ/500 A) ≤ 140 В (C2 - 10 кВ / 5 кА) ≤ 100 В (6 кВ / 3 кА) |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ/5 kA C3 - 67 A D1 - 2,5 kA |
| Устойчивость к импульсному току (фаза-фаза) | C2 - 10 кВ/5 kA C3 - 67 A |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Штекер |
| Направление действие | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Номинальное напряжение UN | 12 В DC |
| Разрядник проверяется с помощью CHECKMASTER с программным обеспечением версии не ниже | :начиная с ред. SW 1.10 |
| Расчетный ток | 450 мА (45 °C) |
| Стандарты для воздушных путей и путей утечки | DIN EN 61664-1 МЭК 60664-1 |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Степень защиты | IP20 |
| Размеры | |
| Высота | 45 мм |
| Глубина | 52 мм |
| Единица шага | 1 TE |
| Комбинированный модуль, высота | 90 мм |
| Комбинированный модуль, глубина | 65,5 мм |
| Резьба винтов | M3 |
| Ширина комбинированного модуля | 17,7 мм |
| Стандарты и предписания | |
| Класс испытания согл. МЭК | C1 C2 C3 D1 |
| Стандарты/нормативные документы | EN 61643-21/A1 2009 IEC 61643-21/A1 2008 |
| Технические данные | |
| Полюсов | 3 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Ширина | 17,7 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Момент затяжки | 0,8 Нм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Сечение проводника AWG | 24 ... 12 |
| Габариты и материалы | |
| Материал корпуса | PA |
| Дополнительные особенности | |
| Цвет | черный |
