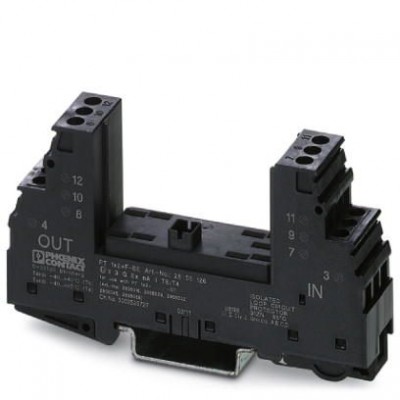

Базовый элемент для защиты от перенапряжений - PT 1X2+F-BE - 2856126

Описание

Базовый элемент для защитного штекера РТ со схемой защиты 2-проводной сигнальной цепи без потенциала земли. Встроенный газонаполненный разрядник для грубой защиты между GND и PE. Устанавливается на NS 35/7,5 и NS 35/15, ширина корпуса: 17,5 мм.

Характеристики

eCl@ss
eCl@ss 4.0 27140201
eCl@ss 4.1 27130801
eCl@ss 5.0 27130801
eCl@ss 5.1 27130801
eCl@ss 6.0 27130803
eCl@ss 7.0 27130803
eCl@ss 8.0 27130803
eCl@ss 9.0 27130803
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 50 лет
ETIM
ETIM 2.0 EC000472
ETIM 3.0 EC000472
ETIM 4.0 EC000472
ETIM 5.0 EC000472
ETIM 6.0 EC000472
UNSPSC
UNSPSC 11 39121610
UNSPSC 12.01 39121610
UNSPSC 13.2 39121620
UNSPSC 6.01 30212010
UNSPSC 7.0901 39121610
Защитная цепь
Макс. напряжение при длит. нагрузке UC 53 В DC
37 В AC
Номинал предохранителя, макс. 500 мА (T)
Сопротивление на каждую цепь 2,2 Ω ±10 %
Общие сведения
Класс воспламеняемости согласно UL 94 V-0
Конструкция Базовый элемент, установка на несущую рейку
Направление действие Signal Ground/Shield-Earth Ground
Номинальное напряжение UN 48 В DC
Расчетный ток 450 мА (45 °C)
Сообщение, неисправность устройства для защиты от импульсных перенапряжений нет
Тип монтажа Монтажная рейка: 35 мм
Окружающие условия
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Размеры
Высота 90 мм
Глубина 51,5 мм (вкл. монтажная рейка 7,5 мм)
Единица шага 1 TE
Резьба винтов M3
Стандарты и предписания
Стандарты/нормативные документы МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012
EN 61643-21 2001 + A1:2009 + A2:2013
Технические данные
Полюсов 2
Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C
Ширина 17,7 мм
Характеристики клемм
Длина снятия изоляции 8 мм
Момент затяжки 0,5 Нм
Сечение гибкого провода 0,2 мм² ... 2,5 мм²
Сечение жесткого провода 0,2 мм² ... 4 мм²
Сечение проводника AWG 24 ... 12
Габариты и материалы
Материал корпуса PA 6.6
Дополнительные особенности
Цвет иссиня-чёрный RAL 9005

Рекомендуемые товары

19 201 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2856126
  • Наличие: Предзаказ
  • GTIN: 4017918599270
  • Цена указана за упаковку: 10 шт
