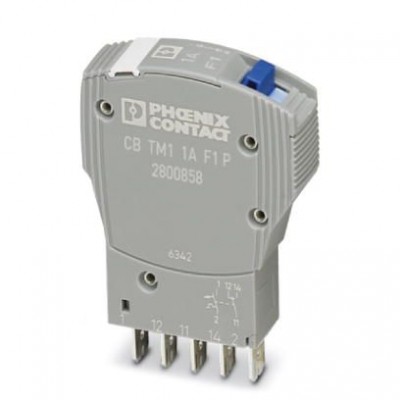

Термомагнитный защитный выключатель - CB TM1 1A F1 P - 2800858
Описание
Термомагнитный защитный выключатель, 1-полюсный, характеристика срабатывания F1 (быстродействующий), 1 переключающий контакт, штекер для базового элемента.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Общие сведения | |
| Группа изоляционного материала | II |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Штекер |
| Номинальный ток IN | 1 A (МЭК 60934) индуктивная нагрузка согласно UL 1077 1 A DC (нагрузка с низкой индукцией согласно UL 1077) 1 A DC (индуктивная нагрузка согласно UL 508 - с вставным цоколем) 1 A DC (нагрузка с низкой индукцией согласно UL 508 - с вставным цоколем) |
| Расчетное импульсное напряжение | 2,5 кВ (усиленная изоляция в областях прикосновений) |
| Тип монтажа | на основной элемент |
| Указания по монтажу | При монтаже в ряд номинальный ток устройства может достигать только 80 %, или же необходимо соответствующим образом изменить параметры. |
| Окружающие условия | |
| Определение влажности | 240 h, 95 % RH, 40 °C |
| Степень защиты | IP30 (Область срабатывания) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Удары (при эксплуатации) | 15г (Согласно МЭК 60068-2-27, тест Ea) |
| Питание | |
| Рассеиваемая мощность | 1,1 Вт (в номинальном режиме на канал) |
| Размеры | |
| Высота | 45 мм |
| Глубина | 52 мм |
| Комбинированный модуль, высота | 90 мм |
| Комбинированный модуль, глубина | 77,3 мм |
| Ширина комбинированного модуля | 12,3 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 60934 UL 1077 одобренный UL/C-UL UL 508 зарегистрированный UL/C - UL CSA 22.2 No. 235-04 |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
| Ширина | 12,3 мм |
| Электрические данные | |
| Вибропрочность, амплитуда | ± 0,38 мм (10 ... 57 Гц) |
| Вибропрочность, продолжительность испытания | 120 мин. (Циклы частоты / ось) |
| Вибропрочность, ускорение | 49 м/c² |
| Вибропрочность, частота | 57 Гц ... 500 Гц |
| Вспомогательный электроконтур | 277 В AC / 0,5 A (с малой индукцией) 277 В AC / 1 A (с малой индукцией, макс. 2000 переключений) 50 В DC / 1 A (с малой индукцией) |
| Задержка включения | тип. 2 мс |
| Измеренная коммутационная способность короткого замыкания Icn | 600 A (50 В DC) |
| Коммутационная способность короткого замыкания Ik | 1000 A AC (277 В AC) 1000 A DC (50 В DC) |
| Макс. кол-во коммутационных циклов | 6000 (при 1 x In) |
| Максимальное рабочее напряжение вспомогательного контакта | 240 В 240 В |
| максимальный рабочий ток вспомогательного контакта | 1 A |
| минимальное рабочее напряжение вспомогательного контакта | 10 В |
| минимальный рабочий ток вспомогательного контакта | 10 мА |
| Номинальное напряжение | 50 В DC (МЭК 60934) 50 В DC (UL 1077) 50 В DC (UL 508 - со штекерным основанием) |
| Падение напряжения | 1,1 В (при 1 x In) |
| Расчетное импульсное напряжение Ui | 277 В AC (UL 1077) 250 В AC (МЭК 60934) |
| Сопротивление изоляции Riso | > 100 MΩ (500 В постоян. тока) |
| Сопротивление прибора | 1100 мΩ |
| Способ задействования | Тип S |
| Тип предохранителей | Быстродействующий |
| Тип срабатывания | TM (термомагнитный) |
| Требуемые номиналы предохранителей | 15 A (I > Icn) |
| Уровень срабатывания | Свободное срабатывание (положительное) |
| Электрическая прочность | 3000 В AC (Область срабатывания) 1500 В AC (От основного к вспомогательному электроконтуру) 1500 В AC (Открытый основной контур) 1000 В AC (Открытый вспомогательный контур) |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
