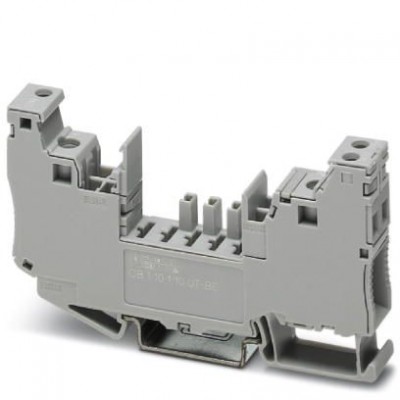

Базовый элемент - CB 1/10-1/10 UT-BE - 2801305
Описание
Базовый элемент с винтовым соединением для автоматических выключателей CB ...Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Механические характеристики | |
| Циклы установки | 100 |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Номинальное напряжение UN | 277 В |
| Номинальный ток IN | 16 A |
| Расчетное импульсное напряжение | 2,5 кВ |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Степень защиты | IP30 (Область срабатывания) |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Подключение 1 |
| Размеры | |
| Высота | 90,8 мм |
| Глубина | 70 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | UL 1059 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
| Ширина | 12,3 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника макс. | 16 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 16 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 6 |
| Сечение провода AWG мин. | 20 |
| Электрические данные | |
| Номинальное напряжение | 277 В (AC) 80 В (DC) |
| Расчетное импульсное напряжение Ui | 277 В AC |
| Дополнительные особенности | |
| Цвет | cерый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
