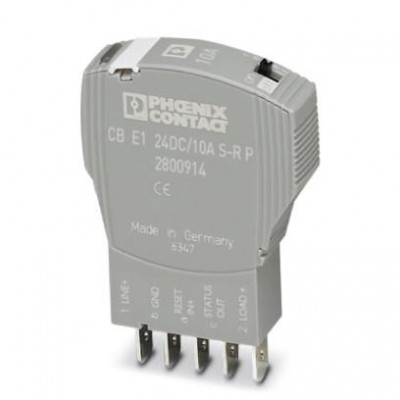

Электронный защитный выключатель - CB E1 24DC/10A S-R P - 2800914
Описание
Электронный защитный выключатель, 1-полюсный, активное ограничение тока, выход сигнала состояния и вход сброса, штекер для базового элемента.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141116 |
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC000899 |
| ETIM 4.0 | EC000899 |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| UNSPSC | |
| UNSPSC 11 | 39121411 |
| UNSPSC 12.01 | 39121411 |
| UNSPSC 13.2 | 39121410 |
| UNSPSC 6.01 | 30211812 |
| UNSPSC 7.0901 | 39121411 |
| Выходные данные | |
| активное ограничение тока | тип. 1,25 x IN |
| Контактная часть | |
| Исполнение контакта | без гальванической развязки |
| Общие сведения | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Штекер |
| Номинальный ток IN | 10 A |
| Рабочее напряжение | 24 В DC 18 В DC ... 30 В DC |
| Расчетное импульсное напряжение | 0,5 кВ |
| Тип монтажа | на основной элемент |
| Окружающие условия | |
| Определение влажности | 96 ч, 95 % ОВ, 40 °C |
| Степень защиты | IP30 (Область срабатывания) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Питание | |
| Рассеиваемая мощность | 1,46 Вт (в номинальном режиме работы) |
| Размеры | |
| Высота | 45 мм |
| Глубина | 52 мм |
| Стандарты и предписания | |
| Стандарты/нормативные документы | UL 2367 одобренный UL UL 508 зарегистрированный UL/C-UL EMV EN 61000-6-3 Излучение электромагнитных помех EMV EN 61000-6-2 Помехоустойчивость |
| Технические данные | |
| Полюсов | 1 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 50 °C |
| Ширина | 12,3 мм |
| Электрические данные | |
| Время на отключение в цепи нагрузки | 100 мс (см. графики зависимости тока от времени) |
| Входное напряжение на входе сигнала сброса | 7 В DC ... 30 В DC (Reset with falling edge) |
| Выходное напряжение на выходе состояния | 24 В DC |
| Выходной ток на выходе состояния | макс. 0,2 A (С защитой от короткого замыкания) |
| Макс. емкостная нагрузка в цепи нагрузки | 20000 мкФ |
| Отключение при пониженном напряжении в цепи нагрузки | < 14 В (тип. ОТКЛ) > 17 В (тип. ВХОД) |
| Падение напряжения | 100 мВ (при IN) |
| Потребляемый ток на входе сигнала сброса | тип. 2,6 мА (при 24 В DC) |
| Расчетное импульсное напряжение Ui | 30 В (Цепь нагрузки) |
| Тип контактирования вспомогательного контакта | Выход сигнала со схемой переключения на плюс |
| Тип предохранителей | электрон. |
| Тип срабатывания | E (электрон.) |
| Ток покоя I0 | тип. 8 мА (во включенном состоянии) тип. 11 мА (с входом сигнала состояния) |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Ухудшение показателей от температуры | 9 A (при 50 °C) |
| Электрическая прочность | макс. 30 В DC (Цепь нагрузки) |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
