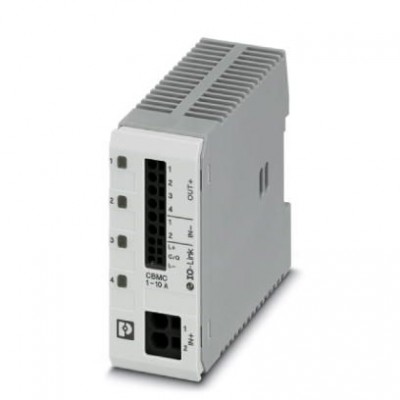

Электронный защитный выключатель - CBMC E4 24DC/1-10A IOL - 2910411
Описание
Многоканальный электронный автоматический выключатель с интерфейсом IO-Link для защиты четырех потребителей сети 24 В DC от перегрузки и короткого замыкания. С электронной блокировкой настроенных номинальных токов. Для установки на несущих DIN-рейках.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27141116 |
| eCl@ss 6.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| ETIM | |
| ETIM 5.0 | EC000899 |
| ETIM 6.0 | EC000899 |
| PROFINET | |
| Спецификация | V1.1 |
| UNSPSC | |
| UNSPSC 13.2 | 39121410 |
| Входные данные | |
| Защита от переполюсовки | Да |
| Выходные данные | |
| Устойчивость к обратной связи | макс. 35 В DC |
| Интерфейс | |
| IO-Link Device ID | 393504dec, 06 01 20hex |
| IO-Link Vendor ID | 176dec, 00 B0hex |
| Продолжительность цикла | мин. 40 мс |
| Тип интерфейса | IO-Link |
| Интерфейсы | |
| Скорость передачи данных | 230,4 кбит/с (COM3) |
| Контактная часть | |
| Исполнение контакта | без гальванической развязки |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | 6896552 ч (при 25°C с нагрузкой 21 %) 2597403 ч (при 40 °C с нагрузкой 34,25 %) 443066 ч (при 35 °C с нагрузкой 100 %) |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| КПД | > 99 % |
| Номинальный ток IN | макс. 40 A DC макс. 40 A DC (на полюс клеммы при шунтировании других устройств при помощи IN+) 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (настройка для каждого выходного канала) |
| Рабочее напряжение | 18 В DC ... 30 В DC |
| Расчетное импульсное напряжение | 0,5 кВ |
| Тип монтажа | Монтажная рейка: 35 мм |
| Окружающие условия | |
| Определение влажности | 96 ч, 95 % ОВ, 40 °C |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Главная цепь тока IN+ |
| Питание | |
| Рассеиваемая мощность | тип. 0,8 Вт (на холостом ходу) тип. 9 Вт (в номинальном режиме работы) |
| Питание на портах IO-Link | |
| Номинальное напряжение питания периферийных устройств | 24 В DC |
| Потенциалы Axioline | |
| Потребляемый ток | макс. 30 мА (IO-Link L+) |
| Размеры | |
| Высота | 90 мм |
| Глубина | 98 мм |
| Соединительная способность | |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 6 мм² |
| Стандарты и предписания | |
| Стандарты/нормативные документы | EN 61000-6-2 EN 61000-6-3 EN 60068-2-78 UL 508 UL 2367 |
| Технические данные | |
| Полюсов | 4 |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 36 мм |
| Функция полевой шины | |
| Количество процессных данных | 8 байт (Входные данные) 3 байт (Выходные данные) |
| Характеристики клемм | |
| Длина снятия изоляции | 15 мм |
| Сечение жесткого провода | 0,2 мм² ... 10 мм² |
| Сечение проводника AWG | 15 ... 8 |
| Электрические данные | |
| Время инициализации модуля | 1,6 c |
| Время на отключение в цепи нагрузки | ≤ 10 мс (при коротком замыкании > 2,0 x IN) 1 c (1,2 ... 2,0 x IN) |
| Время ожидания после отключения канала | 5 c (при перегрузка / короткое замыкание) |
| Допуск измерения I | тип. 15 % |
| Макс. емкостная нагрузка в цепи нагрузки | 40000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания) |
| Номинальное напряжение | 24 В DC |
| Отказоустойчивый элемент | 15 A DC (на выходной канал) |
| Отключение при перегрузке в цепи нагрузки | ≥ 30,5 В DC (активный) ≤ 29,5 В DC (неактивный) |
| Отключение при пониженном напряжении в цепи нагрузки | ≤ 17,8 В DC (активный) ≥ 18,8 В DC (неактивный) |
| Тип предохранителей | электрон. |
| Тип срабатывания | E (электрон.) |
| Ток покоя I0 | тип. 33 мА |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Ухудшение показателей от температуры | 24 A DC (при 60 °C) 28 A DC (при 54 °C) 32 A DC (при 47 °C) 36 A DC (при 41 °C) 40 A DC (при 35 °C) |
| Электрическая прочность | макс. 35 В DC (Цепь нагрузки) |
| Дополнительные особенности | |
| Цвет | светло-серый RAL 7035 |
| Монтажные характеристики | |
| Тип подключения | Зажимы Push-in |
