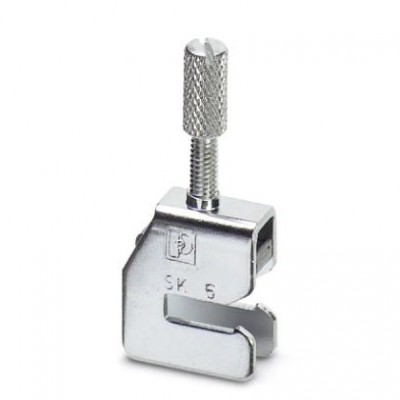

Зажим для экрана - SK 5 - 3025338
Описание
Зажимы для экрана, обеспечивают соединение экрана кабеля с общей шиной, переходное сопротивление < 1 мΩХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27141131 |
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141131 |
| eCl@ss 5.1 | 27141131 |
| eCl@ss 6.0 | 27141150 |
| eCl@ss 7.0 | 27141150 |
| eCl@ss 8.0 | 27141150 |
| eCl@ss 9.0 | 27141150 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000897 |
| ETIM 3.0 | EC000897 |
| ETIM 4.0 | EC002020 |
| ETIM 5.0 | EC002020 |
| ETIM 6.0 | EC002020 |
| UNSPSC | |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 6.01 | 30211811 |
| UNSPSC 7.0901 | 39121410 |
| Общие сведения | |
| ASD-уровень | 0,02 g²/Гц |
| Количество точек подключения | 1 |
| Количество ударов в 1 направлении | 3 |
| Количество ярусов | 1 |
| Направления испытания | X-, Y- и Z-ось |
| Открытая боковая стенка | Нет |
| Продолжительность испытания на каждую ось | 5 ч |
| Продолжительность удара | 30 мс |
| Результат испытания на колебания, широкополосные шумы | Испытание проведено |
| Результат испытания на механическую прочность клемм (5-кратное подсоединение/отсоединение провода) | Испытание проведено |
| Результат испытания на ударопрочность | Испытание проведено |
| Спектр испытания | Испытания на долговечность, категория 1, класс B, в транспортной коробке |
| Спецификация испытания на колебания, широкополосные шумы | DIN EN 50155 (VDE 0115-200):2008-03 |
| Спецификация испытания на ударопрочность | DIN EN 50155 (VDE 0115-200):2008-03 |
| Ускорение | 0,8 г |
| Форма удара | Полусинусоида |
| Частота испытания | от f1= 5 Гц до f2= 150 Гц |
| Размеры | |
| Высота | 46,8 мм |
| Диаметр кабеля | 2 мм ... 5 мм |
| Резьба винтов | M4 |
| Технические данные | |
| Длина | 19,5 мм |
| Ширина | 9 мм |
| Характеристики клемм | |
| Момент затяжки, макс. | 0,4 Нм |
| Дополнительные особенности | |
| Цвет | cеребристый |
