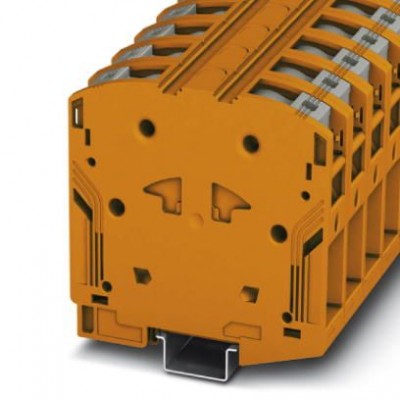

Клемма для высокого тока - PTPOWER 50 OG - 3260069

Name: Клемма для высокого тока - PTPOWER 50 OG - 3260069
Brand: Phoenix Contact
SKU: 3260069
Price: 9111 RUB
Availability: InStock

Описание

Клемма для высокого тока, номинальное напряжение: 1500 В, номинальный ток: 150 A, тип подключения: Зажим Power-Turn, количество точек подсоединения: 2, cечение:10 мм² - 70 мм², AWG: 8 - 2/0, ширина: 20 мм, цвет: oранжевый, тип монтажа: NS 35/15

Характеристики

eCl@ss
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 13.2	39121410
Общие сведения
Группа изоляционного материала	I
Изоляционный материал	PA
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	4,73 Вт
Максимальный ток нагрузки	150 A (для кабеля сечением 70 мм² Поперечное сечение)
Номинальное напряжение UN	1500 В
Номинальное сечение	50 мм²
Номинальный ток IN	150 A
Открытая боковая стенка	Нет
Потенциалы	1
Расчетное импульсное напряжение	8 кВ
Размеры
Высота NS 35/15	105 мм
Технические данные
Длина	101 мм
Ширина	20 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	16 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	10 мм²
Длина снятия изоляции	30 мм
Калиберная пробка	A10
Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута	50 мм²
Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом	50 мм²
Мин. сечение гибкого проводника AWG	8
Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута	10 мм²
Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом	10 мм²
Сечение гибкого проводника AWG, макс.	2/0
Сечение гибкого проводника макс.	70 мм²
Сечение гибкого проводника мин.	10 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	50 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	10 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	50 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	10 мм²
Сечение жесткого проводника макс.	70 мм²
Сечение жесткого проводника мин.	10 мм²
Сечение провода AWG макс.	2/0
Сечение провода AWG мин.	8
Сечение с гребенчатым мостиком, гибк., мин.	10 мм²
Сечение с гребенчатым мостиком, гибк.. макс.	50 мм²
Сечение с гребенчатым мостиком, жестк., мин.	10 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	50 мм²
Дополнительные особенности
Цвет	oранжевый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
