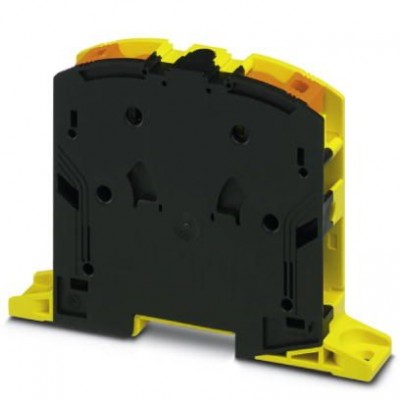

Клемма для высокого тока - PTPOWER 50-FE-F - 3260064

Name: Клемма для высокого тока - PTPOWER 50-FE-F - 3260064
Brand: Phoenix Contact
SKU: 3260064
Price: 8850 RUB
Availability: InStock

Описание

Клемма для высокого тока, номинальное напряжение: 1500 В, номинальный ток: 150 A, тип подключения: Зажим Power-Turn, количество точек подсоединения: 2, cечение:10 мм² - 70 мм², AWG: 8 - 2/0, ширина: 20 мм, высота: 96 мм, цвет: черный/желтый, тип монтажа: непосредственное резьбовое

Характеристики

eCl@ss
eCl@ss 5.1	27141120
eCl@ss 6.0	27141120
eCl@ss 8.0	27141120
eCl@ss 9.0	27141120
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 5.0	EC000897
ETIM 6.0	EC000897
UNSPSC
UNSPSC 13.2	39121410
Общие сведения
NF F16-101, NF F10-102 класс F	2
NF F16-101, NF F10-102 класс I	2
Воспламеняемость поверхности NFPA 130 (ASTM E 162)	имеется
Группа изоляционного материала	I
Изоляционный материал	PA
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)	28 MJ/kg
Кислородный индекс (DIN EN ISO 4589-2)	>32 %
Класс воспламеняемости согласно UL 94	V0
Количество точек подключения	2
Количество ярусов	1
Макс. мощность потерь при номинальных условиях	4,73 Вт
Максимальный ток нагрузки	150 A (для кабеля сечением 50 мм² Поперечное сечение)
Метод испытаний с контрольным пламенем (DIN EN 60695-11-10)	V0
Номинальное напряжение UN	1500 В DC 1000 В AC
Номинальное сечение	50 мм²
Номинальный ток IN	150 A
Огнестойкость для рельсовых транспортных средств (DIN 5510-2)	Испытание проведено
Открытая боковая стенка	Нет
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)	130 °C
Потенциалы	1
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26	HL 1 - HL 3
Расчетное импульсное напряжение	8 кВ
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)	имеется
Статическое использование изоляционного материала на холоде	-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))	130 °C
Токсичность дымовых газов NFPA 130 (SMP 800C)	имеется
Размеры
Высота	96 мм
Диаметр отверстий	6,5 мм
Расстояние между высверленными отверстиями	123,4 мм
Стандарты и предписания
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24	HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3 HL 1 - HL 3
Технические данные
Длина	101 мм
Размер шага	20 мм
Ширина	20 мм
Характеристики клемм
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс.	16 мм²
2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин.	10 мм²
Длина снятия изоляции	30 мм
Калиберная пробка	A10
Макс. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута	50 мм²
Макс. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом	50 мм²
Мин. сечение гибкого проводника AWG	8
Мин. сечение с гибкой вкладной перемычкой с AEH и без изолирующего хомута	10 мм²
Мин. сечение с гибкой вкладной перемычкой с AEH и изолирующим хомутом	10 мм²
Сечение гибкого проводника AWG, макс.	2/0
Сечение гибкого проводника макс.	70 мм²
Сечение гибкого проводника мин.	10 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.	50 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.	10 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс.	50 мм²
Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин.	10 мм²
Сечение жесткого проводника макс.	70 мм²
Сечение жесткого проводника мин.	10 мм²
Сечение провода AWG макс.	2/0
Сечение провода AWG мин.	8
Сечение с гребенчатым мостиком, гибк., мин.	10 мм²
Сечение с гребенчатым мостиком, гибк.. макс.	50 мм²
Сечение с гребенчатым мостиком, жестк., мин.	10 мм²
Сечение с гребенчатым мостиком, жестк.. макс.	50 мм²
Дополнительные особенности
Цвет	черный/желтый
Эксплуатационные характеристики
Степень загрязнения	3
Электротехнические характеристики
Категория перенапряжения	III
