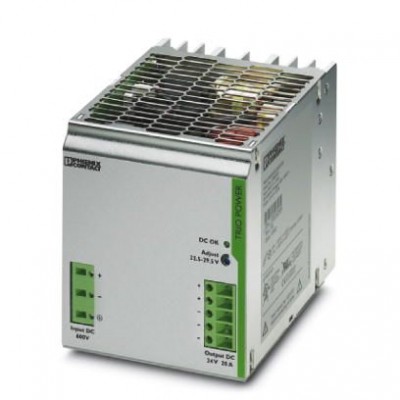

Источники питания - TRIO-PS/600DC/24DC/20 - 2866530
Описание
Устанавливаемый на монтажную шину источник питания с регулированием в первичной цепи, 1-фазн, вход: 600 В DC, выход: 24 В DC/20 А. TRIO POWER обеспечивает питание несущей рейки с базовой функциональностью на высочайшем уровне. TRIO POWER, 600 В DC, 24 В DC подходит для подключения частотных преобразователей к промежуточным контурам на 600 В DC: в случае сбоя в сети питания подключенные потребляющие устройства на 24 В снабжаются энергией движения двигателя.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040702 |
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049002 |
| eCl@ss 6.0 | 27049002 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC000599 |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| UNSPSC | |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 39121004 |
| UNSPSC 6.01 | 30211502 |
| UNSPSC 7.0901 | 39121004 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Выбор подходящих предохранителей | 4 A ... 6 A (1000 В DC) |
| Диапазон входных напряжений | 450 В DC ... 840 В DC (электрическая прочность до 900 В DC) |
| Диапазон номинальных напряжений на входе | 600 В DC |
| Диапазон частот DC | 0 Гц |
| Провалы напряжения в сети | > 15 мс (600 В DC) |
| Ток утечки на PE | < 3,5 мА |
| Выходные данные | |
| активное ограничение тока | прибл. 25 A (при коротком замыкании) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Время включения, типовое | < 1 c |
| Диапазон настройки выходного напряжения (USet) | 22,5 В DC ... 29,5 В DC (UВХОД> 475 В DC) 22,5 В DC ... 28 В DC (UВХОД≤ 475 В DC) |
| Защита от импульсных перенапряжений на выходе | да, < 35 В DC |
| Изменение хар-к | 55 °C ... 70 °C (2,5 % / K) |
| Коммутационные пики, номинальная нагрузка | < 10 мB(ДА) |
| Нагрузка, емкостная, максимальная | неограниченно |
| Номинальный ток на выходе (IN) | 20 A (-25 °C ... 55 °C) |
| Рассеиваемая мощность, без нагрузки, макс. | 3,8 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 45 Вт |
| Рассогласование | < 1 % (статическое изменение нагрузки 10 % ... 90 %) < 2 % (динамическое изменение нагрузки 10 % ... 90 %) < 0,1 % (отклонение входного напряжения ±10 %) |
| Устойчивость к обратной связи | 35 В DC |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 701000 ч (40 °C) |
| Вес нетто | 2 кг |
| КПД | > 91 % (при 600 В DC и при номинальных значениях) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) 2 кВ AC (Выборочное исп.) |
| Напряжения изоляции, вход/PE | 2 кВ AC (Типовое испытание) 2 кВ AC (Выборочное испытание) |
| Напряжения изоляции, выход/PE | 500 В DC (Выборочное испытание) |
| Указания по монтажу | присоединяемый: горизонтально 0 мм, вертикально 50 мм |
| Окружающие условия | |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Номинальная потребляемая мощность | 527,3 ВА |
| Последовательный интерфейс | |
| Выходная мощность | 480 Вт |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Потребляемый ток | 0,9 A (600 В DC) |
| Размеры | |
| Высота | 130 мм |
| Глубина | 152,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин. |
| Диапазон частот | 80 МГц ... 3 ГГц |
| Напряженность проверочного поля | 10 В/м |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL/C-UL, зарегистрированный UL 508 UL/C-UL, одобренный UL 60950-1 |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасные малые напряжения | EN 60950-1 (SELV) EN 60204 (PELV) |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | EN 60950-1/VDE 0805 (БСНН) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 55 °C - ухудшение характеристик: 2,5%/K) |
| Ширина | 115 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 9 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 14 |
| Сечение проводника AWG, мин. | 24 |
| Цифровые входы | |
| Защитная цепь / модуль | Варистор |
| Электрические данные | |
| Номинальное напряжение | 24 В DC ±1 % |
| Электропитание | |
| Импульс пускового тока | < 26 A |
| Остаточная пульсация | < 40 мB(ДА) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
