Источники питания - QUINT4-PS/1AC/24DC/3.8/SC - 2904599
Описание

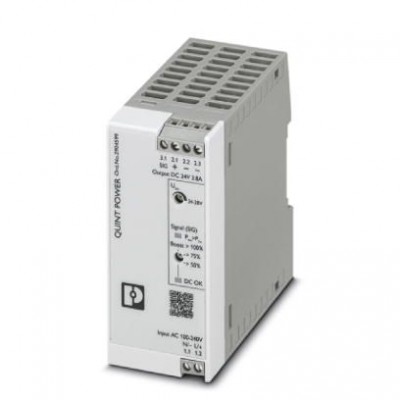

Импульсный источник питания, QUINT POWER, Винтовые зажимы, Установка на монтажной рейке, вход: 1-фазный, выход: 24 В DC / 3,8 A. QUINT POWER обеспечивает максимальную степень готовности оборудования в мощностном диапазоне до 100 Вт, отличаясь компактностью. Упреждающий контроль функционирования и большой запас мощности для реализации задач в низком мощностном диапазоне.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27242213 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| UNSPSC | |
| UNSPSC 13.2 | 39121004 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Входной предохранитель | 3,15 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 6 A ... 16 A (Характеристика B, C или аналогичная) |
| Диапазон входных напряжений | 100 В AC ... 240 В AC -15 % ... +10 % 110 В DC ... 250 В DC -20 % ... +40 % |
| Провалы напряжения в сети | > 35 мс (120 В AC) > 35 мс (230 В AC) |
| Ток утечки на PE | < 0,25 мА (264 В AC, 60 Гц) |
| Электрическая прочность максимальный | 300 В AC 30 c |
| Выходные данные | |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Время включения, типовое | 500 мс |
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 28 В DC (постоянной мощности) |
| Динамический Boost (IDyn.Boost) | 7 A (≤ 60 °C (5 s)) |
| Защита от импульсных перенапряжений на выходе | ≤ 32 В DC |
| Изменение хар-к | > 60 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 3,8 A |
| Рассеиваемая мощность, без нагрузки, макс. | < 1 Вт (120 В AC) < 1 Вт (230 В AC) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < 7 Вт (120 В AC) < 6 Вт (230 В AC) |
| Рассогласование | < 0,5 % (Изменение нагрузки статическое 10 % ... 90 %) < 3 % (Динамическое изменение нагрузки 10 % ... 90 %, (10 Гц)) < 0,2 % (отклонение входного напряжения ±10 %) |
| Устойчивость к обратной связи | ≤ 35 В DC |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 1272000 ч (25 °C) > 690000 ч (40 °C) > 271000 ч (60 °C) |
| Вес нетто | 0,296 кг |
| КПД | тип. 92,8 % (120 В AC) тип. 93,7 % (230 В AC) |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) 3 кВ AC (Выборочное исп.) |
| Указания по монтажу | Установка на монтажную рейку |
| Окружающие условия | |
| Высота установки | ≤ 5000 м (> 2000 м, следует учитывать снижение характеристик) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Номинальная потребляемая мощность | 104 ВА |
| Последовательный интерфейс | |
| Выходная мощность | 90 Вт |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Потребляемый ток | 1 A (100 В AC) 0,83 A (120 В AC) 0,46 A (230 В AC) 0,44 A (240 В AC) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 90 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм; 15 Гц ... 100 Гц: 2,3 g 90 мин. (согласно МЭК 60068-2-6) |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Излучение кондуктивных помех | EN 55016 EN 61000-6-4 (класс A) |
| Категория перенапряжения (EN 61010-1) | II (≤ 5000 м) |
| Категория перенапряжения (EN 62477-1) | III (≤ 2000 м) |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Примечания | Критерий B |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL Listed UL 61010-1 UL Listed UL 61010-2-201 UL 1310 Class 2 Power Units UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
| Сигнал | 0,5 кВ (Уровень контроля 2 - симметричный) 0,5 кВ (Уровень контроля 1 - асимметричный) |
| Стандарт - безопасная изоляция | МЭК 61558-2-16 IEC 61010-2-201 |
| Стандарт - безопасные малые напряжения | IEC 61010-1 (SELV) МЭК 61010-2-201 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - Устройства электропитания для низкого напряжения с выходом постоянного тока | EN 61204-3 |
| Стандарт - электробезопасность | IEC 61010-2-201 (SELV) |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 45 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 14 |
| Сечение проводника AWG, мин. | 26 |
| Цифровые входы | |
| Защитная цепь / модуль | Варистор |
| Электрические данные | |
| Номинальное напряжение | 24 В DC |
| Электропитание | |
| Импульс пускового тока | тип. 13 A (при 25 °C) |
| Остаточная пульсация | < 45 мB(ДА)(при номинальном значении) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
