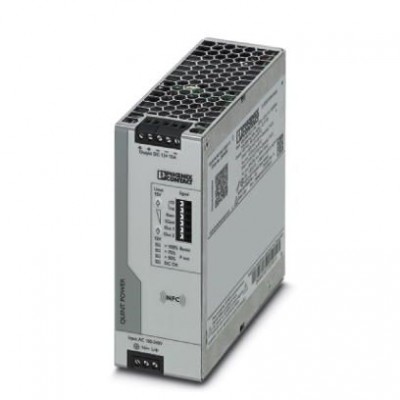

Источники питания - QUINT4-PS/1AC/12DC/15 - 2904608
Описание
Источник питания QUINT POWER с регулированием в первичной цепи, с регулируемыми выходными характеристиками, технологией SFB (Selective Fuse Breaking) и интерфейсом NFC, вход: 1-фазный, выход: 12 B DC / 15 A. Четвертое поколение высокопроизводительных источников питания QUINT POWER обеспечивает максимальную готовность оборудования при помощи новых функций. Пороговые значения сигнализации и характеристики можно индивидуально корректировать при помощи интерфейса NFC.Уникальная технология SFB и превентивный функциональный контроль блока питания QUINT POWER повышают степень готовности системы.
Характеристики
| eCl@ss | |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 5.0 | EC002540 |
| Входные данные | |
| Входной предохранитель | 8 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 10 A ... 16 A (Характеристика B, C, D, K или аналогичная) |
| Диапазон входных напряжений | 100 В AC ... 240 В AC -15 % ... +10 % 110 В DC ... 250 В DC -18 % ... +40 % |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC 110 В DC ... 250 В DC |
| Диапазон частот AC | 50 Гц ... 60 Гц -10 % ... +10 % |
| Провалы напряжения в сети | ≥ 20 мс (120 В AC) ≥ 20 мс (230 В AC) |
| Ток утечки на PE | < 3,5 мА |
| Электрическая прочность максимальный | 300 В AC 60 c |
| Выходные данные | |
| Selective Fuse Breaking (ISFB) | 90 A (15 мс) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Время включения, типовое | 300 мс (из режима SLEEP MODE) |
| Диапазон настройки выходного напряжения (USet) | 12 В DC ... 15 В DC (постоянной мощности) |
| Динамический Boost (IDyn.Boost) | 22,5 A (5 с) |
| Изменение хар-к | > 60 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 15 A |
| Рассеиваемая мощность, без нагрузки, макс. | < (120 В AC) < (230 В AC) |
| Рассеиваемая мощность, номинальная нагрузка, макс. | < (120 В AC) < (230 В AC) |
| Рассогласование | < 0,5 % (Изменение нагрузки статическое 10 % ... 90 %) < 4 % (Динамическое изменение нагрузки 10 % ... 90 %, (10 Гц)) < 0,25 % (отклонение входного напряжения ±10 %) |
| Статичный Boost (IStat.Boost) | 18,75 A |
| Устойчивость к обратной связи | ≤ 25 В DC |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > (25 °C) > (40 °C) > (60 °C) |
| Вес нетто | 1,3 кг |
| КПД | тип. (120 В AC) тип. (230 В AC) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) 2 кВ AC (Выборочное исп.) |
| Напряжения изоляции, вход/PE | 3,5 кВ AC (Типовое исп.) 2,4 кВ AC (Выборочное исп.) |
| Напряжения изоляции, выход/PE | 0,5 кВ DC (Типовое исп.) 0,5 кВ DC (Выборочное исп.) |
| Указания по монтажу | присоединяемый PN≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Окружающие условия | |
| Высота установки | ≤ 5000 м (> 2000 м, следует учитывать снижение характеристик) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Последовательный интерфейс | |
| Выходная мощность | 180 Вт |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Потребляемый ток | 2,4 A (100 В AC) 120 В AC 230 В AC 1,1 A (240 В AC) |
| Размеры | |
| Высота | 130 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина | 125 мм |
| Глубина при альтернативном монтаже | 53 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | Поиск резонанса 5 Гц-100 Гц, 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, класс C) |
| Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания | SEMI F47-0706; EN 61000-4-11 |
| Категория перенапряжения (EN 60950-1) | II |
| Категория перенапряжения (EN 61010-1) | II |
| Категория перенапряжения (EN 62477-1) | III |
| Применение в железнодорожной отрасли | EN 50121-3-2 |
| Разрешение на применение в судостроении | DNV GL, PRS, BV, LR, ABS |
| Сертификация UL | UL зарегистрирован UL 508 UL/C-UL, одобренный UL 60950-1 UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 |
| Стандарт - безопасность трансформаторов | EN 61558-2-16 (только воздушные зазоры и пути утечки) |
| Стандарт - безопасные малые напряжения | IEC 60950-1 (SELV) EN 60204-1 (PELV) |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | МЭК 60950-1/VDE 0805 (БСНН) |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 50 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 10 |
| Сечение проводника AWG, мин. | 30 |
| Цифровые входы | |
| Защитная цепь / модуль | Варистор, газонаполненный разрядник |
| Электрические данные | |
| Номинальное напряжение | 12 В DC |
| Электропитание | |
| Импульс пускового тока | тип. 15 A (при 25 °C) |
| Остаточная пульсация | < 50 мB(ДА)(при номинальном значении) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
