Источники питания - QUINT-PS/1AC/24DC/40 - 2866789
Описание

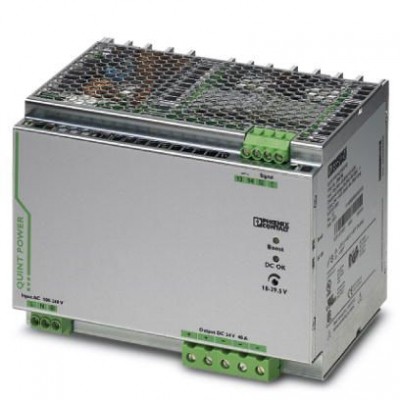

Блок питания QUINT POWER для установки на несущую рейку с технологией SFB (Selective Fuse Breaking), первичный такт, вход: 1-фазный, выход: 24 В DC / 40 A. Источники питания QUINT POWER с большим набором функцийДля выборочной и экономичной защиты установок QUINT POWER быстро инициирует магнитное срабатывание линейного защитного автомата, используя 6-кратный номинальный ток. Предупредительный контроль распознает критические рабочие состояния, позволяя предпринимать меры до появления неисправности и обеспечивая высокую степень готовности оборудования.
Надежный запуск высоких нагрузок производится благодаря статическому резервированию мощности POWER BOOST. Возможность настройки напряжения позволяет работать в диапазоне от 5 В DC до 56 В DC.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27040702 |
| eCl@ss 4.1 | 27040702 |
| eCl@ss 5.0 | 27049002 |
| eCl@ss 5.1 | 27049002 |
| eCl@ss 6.0 | 27049002 |
| eCl@ss 7.0 | 27049002 |
| eCl@ss 8.0 | 27049002 |
| eCl@ss 9.0 | 27040701 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 2.0 | EC001039 |
| ETIM 3.0 | EC001039 |
| ETIM 4.0 | EC000599 |
| ETIM 5.0 | EC002540 |
| ETIM 6.0 | EC002540 |
| UNSPSC | |
| UNSPSC 11 | 39121004 |
| UNSPSC 12.01 | 39121004 |
| UNSPSC 13.2 | 39121004 |
| UNSPSC 6.01 | 30211502 |
| UNSPSC 7.0901 | 39121004 |
| Воздушные пути и пути утечки | |
| Напряжение | 10 В (Уровень контроля 3) |
| Входные данные | |
| Входной предохранитель | 20 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 16 A ... 20 A (AC: Характеристика B, C, D, K) |
| Диапазон входных напряжений | 85 В AC ... 264 В AC 90 В DC ... 300 В DC (UL508: ≤ 250 В DC) |
| Диапазон номинальных напряжений на входе | 100 В AC ... 240 В AC 120 В DC ... 300 В DC (UL508: ≤ 250 В DC) |
| Диапазон частот AC | 45 Гц ... 65 Гц |
| Диапазон частот DC | 0 Гц |
| Провалы напряжения в сети | > 35 мс (120 В AC) > 35 мс (230 В AC) |
| Ток утечки на PE | < 3,5 мА |
| Электрическая прочность максимальный | 300 В AC |
| Выходные данные | |
| POWER BOOST (IBoost) | 45 A (-25 °C ... 40 °C, в непрерывном режиме, UOUT= 24 В DC) |
| Selective Fuse Breaking (ISFB) | 215 A (12 мс) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Время включения, типовое | < 0,7 c |
| Диапазон настройки выходного напряжения (USet) | 18 В DC ... 29,5 В DC (> 24 В DC, ограничение по постоянной мощности) |
| Защита от импульсных перенапряжений на выходе | < 35 В DC |
| Изменение хар-к | 60 °C ... 70 °C (2,5 % / K) |
| Номинальный ток на выходе (IN) | 40 A (-25 °C ... 60 °C, UOUT= 24 B DC) |
| Рассеиваемая мощность, без нагрузки, макс. | 14 Вт |
| Рассеиваемая мощность, номинальная нагрузка, макс. | 80 Вт |
| Устойчивость к обратной связи | макс. 35 В DC |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Общие сведения | |
| MTBF (IEC 61709, SN 29500) | > 900000 ч (25 °C) > 530000 ч (40 °C) |
| Вес нетто | 3,3 кг |
| КПД | > 92 % (при 230 В AC и номинальных значениях) |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) 2 кВ AC (Выборочное исп.) |
| Напряжения изоляции, вход/PE | 3,5 кВ AC (Типовое исп.) 2 кВ AC (Выборочное исп.) |
| Напряжения изоляции, выход/PE | 500 В DC (Выборочное исп.) |
| Указания по монтажу | присоединяемый PN≥50 %, отступ по горизонтали 5 мм, между активными модулями 15 мм, по вертикали 50 мм присоединяемый PN≥50 %, отступ по горизонтали 0 мм, по вертикали сверху 40 мм, по вертикали снизу 20 мм |
| Окружающие условия | |
| Высота установки | 4000 м |
| Климатический класс | 3K3 (согласно EN 60721) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % (При 25 °C, без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (протестировано по типу запуска) | -40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание устройства | |
| Номинальная потребляемая мощность | 1157 ВА |
| Последовательный интерфейс | |
| Выходная мощность | 960 Вт |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Потребляемый ток | 8,8 A (120 В AC) 4,6 A (230 В AC) 9,5 A (110 В DC) 4,7 A (220 В DC) |
| Размеры | |
| Высота | 130 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина | 125 мм |
| Глубина при альтернативном монтаже | 183 мм |
| Резьба винтов | M4 |
| Ширина при альтернативном монтаже | 122 мм |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6) 15 Гц ... 150 Гц, 2,3г, 90 мин. |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Излучение помех | EN 55011 (EN 55022) |
| Категория перенапряжения (EN 62477-1) | III |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Норма - Медицинский допуск | МЭК 60601-1, 2 x MOOP |
| Помехоустойчивость | EN 61000-6-2:2005 |
| Применение в железнодорожной отрасли | EN 50121-4 |
| Примечания | Критерий B |
| Разрешение на применение в судостроении | DNV GL (EMC A), ABS, LR, RINA, NK, BV |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Сертификация UL | UL зарегистрирован UL 508 UL/C-UL одобренный UL 60950-1 UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) |
| Сигнал | 1 кВ (Уровень контроля 2 - асимметричный) |
| Стандарт - безопасная изоляция | DIN VDE 0100-410 DIN VDE 0106-101 |
| Стандарт - безопасность работы устройств | BG (Тип проверен) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) и EN 60204-1 (PELV) |
| Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей | EN 50178 |
| Стандарт - оснащение силового оборудования электронными средствами | EN 50178/VDE 0160 (PELV) |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Стандарт - электробезопасность | МЭК 60950-1/VDE 0805 (БСНН) |
| Устройства для информационной техники - безопасность (схема CB) | Схема СВ |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Ширина | 180 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Характеристики клемм, вход | |
| Сечение проводника AWG, макс. | 10 |
| Сечение проводника AWG, мин. | 14 |
| Цифровые входы | |
| Защитная цепь / модуль | Варистор, газонаполненный разрядник |
| Электрические данные | |
| Номинальное напряжение | 24 В DC ±1 % |
| Электропитание | |
| Импульс пускового тока | < 15 A (стандартный (типовой)) |
| Остаточная пульсация | < 30 мB(ДА)(при номинальном значении) |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
