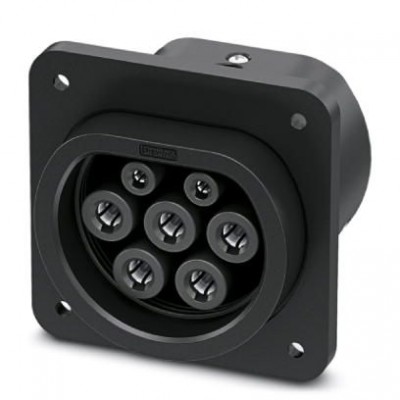

Сетевая зарядная розетка - EV-T2M3S-3AC32A-1,5M6,0E00 - 1627229
Описание
Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами, Тип 2, МЭК 62196-2, 32 A / 480 В (AC), отдельные жилы, длина: 1,5 м, Установка на передней и задней стенке, винтовое крепление откидной крышки: возможно только с передней стороны, ВНИМАНИЕ! Данная модель не имеет блокировочного механизма.. Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами типа 2, для установки на станциях зарядки электромобилей (EVSE)Характеристики
| Design | |
| Варианты заказчиков | На заказ |
| Тип конструкции | Стандартный |
| Цвет корпуса | черный |
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27059110 |
| eCl@ss 6.0 | 27279220 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27449001 |
| eCl@ss 9.0 | 27144706 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| REACh SVHC | Reaction mass of DOTE and MOTE |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC001321 |
| ETIM 6.0 | EC002898 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Материал | |
| Материал поверхности контактов | Ag |
| Механические характеристики | |
| Усилие съема | < 100 Н |
| Усилие установки | < 100 Н |
| Циклы установки | > 10000 |
| Монтаж | |
| Винтовое крепление откидной крышки | возможно только с передней стороны |
| Возможные монтажные положения | Установка на передней и задней стенке |
| Диаметр крепежного отверстия | 7,00 мм (ø) |
| Макс. толщина стенки | макс. 50 мм (Монтаж на задней стенке, максимальные нормативные параметры для инфраструктурного зарядного штекера) макс. 28 мм (Монтаж на задней стенке, максимальные нормативные параметры для инфраструктурного зарядного штекера при использовании откидной крышки 1405217) макс. 10 мм (Монтаж на передней стенке, при использовании блокирующего исполнительного механизма) |
| Монтажное положение блокирующего исполнительного механизма | По центру сверху |
| Ограничения монтажного положения | Возможность наклона только спереди от 0 до 90 градусов, см. рисунок |
| Общие сведения | |
| Исполнение | Винтовое крепление откидной крышки сзади |
| Стандарты / нормативные документы | МЭК 62196-2 |
| Окружающие условия | |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP44 (вставлен) IP54 (с откидной крышкой, см. принадлежности) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Описание изделия | |
| Режим заряда | Режим 3, случай B |
| Стандарт зарядки | Тип 2 |
| Указание по типу подключения | Обжимной контакт, неразъемный |
| Размеры | |
| Высота | 79,5 мм |
| Глубина | 70,8 мм |
| Длина кабеля | 1,5 м |
| Построение системы проводников | 5x 6,0 мм² + 2x 0,5 мм² |
| Размеры отверстий | 60 мм x 60 мм |
| Тип кабеля | отдельные жилы |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
| Ширина | 75 мм |
| Характеристики клемм | |
| Указание | ВНИМАНИЕ! Данная модель не имеет блокировочного механизма. Убедитесь, что инфраструктурный зарядный штекер зафиксирован в инфраструктурной зарядной розетке во время процесса зарядки согласно МЭК 61851-1. Рекомендуется использовать наши блокировочные механизмы (1624129, 1622317). Если используется другой блокировочный механизм, рекомендуется установить прокладку на поверхности крепления (1621465), см. принадлежности. |
| Электрические характеристики | |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Зарядная мощность, макс. | 22 кВт |
| Количество сигнальных контактов | 2 (CP, PP) |
| Количество фаз | 3 |
| Количество, силовые контакты | 5 (L1, L2, L3, N, PE) |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Расчетное напряжение силовых контактов | 480 В AC |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетный ток силовых контактов | 32 A |
| Тип зарядного тока | перем. ток, 3-фазн. |
| Габариты и материалы | |
| Материал | Пластмасса |
| Классификация | |
| Тип изделия | Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами |
