AC yправление зарядкой - EV-CC-AC1-M3-CBC-SER-HS - 1622452
Описание

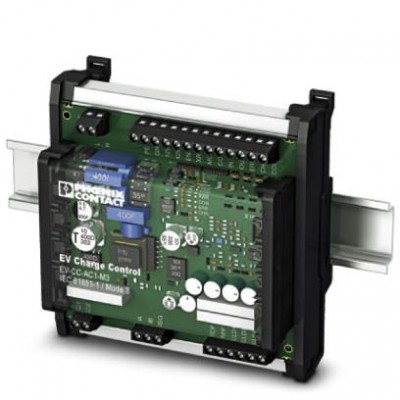

Устройство управления зарядкой EV-CC-AC1-M3-CBC-SER-HS с корпусом для монтажа на несущей рейке служит для зарядки электромобилей от 3-фазной электросети переменного тока согласно МЭК 61851-1, режиму 3. Все функции зарядки, большое количество возможностей конфигурирования, а также управление блокировкой уже интегрированы.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210902 |
| eCl@ss 4.1 | 27371105 |
| eCl@ss 5.0 | 27371801 |
| eCl@ss 5.1 | 27371810 |
| eCl@ss 6.0 | 27371810 |
| eCl@ss 7.0 | 27371810 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27144703 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| ETIM | |
| ETIM 3.0 | EC001505 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001321 |
| ETIM 6.0 | EC002889 |
| UNSPSC | |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121801 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| Входные данные | |
| Входное номинальное напряжение UN | 12 В |
| Входы | |
| Диапазон входных напряжений U1 | 0 В ... 3 В (Выкл.) |
| Диапазон входных напряжений U2 | 9 В ... 15 В (Вкл.) |
| Количество цифровых входов | 5 |
| Интерфейс Ethernet | |
| Количество интерфейсов | 1 |
| Интерфейс передачи данных | |
| Интерфейс RS-485 | RS-485, 2-проводн. |
| Протокол | Modbus/RTU (ведомое) |
| Интерфейсы | |
| Скорость передачи данных | 9,6 кбит/с (Стандартный) 9,6 кбит/с ... 19,2 кбит/с (pегулируется) |
| Контактная часть | |
| Максимальное напряжение переключения | 250 В AC (Внешнее питание) |
| Общие сведения | |
| Исполнение | в корпусе |
| Номинальный ток IN | ≤ 1 мА |
| Соответствие нормам | Соответствие CE |
| Способ подключения | Винтовые зажимы |
| Стандарты / нормативные документы | МЭК 61851-1 GB/T 18487.1-2015 SAE J1772 |
| Окружающие условия | |
| Допустимая отн. влажность воздуха (при эксплуатации) | 30 % ... 95 % |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Описание изделия | |
| Разблокировка при отказе питания | Встроенная функция разблокировки для отделения инфраструктурного зарядного штекера от инфраструктурной зарядной розетки |
| Режим заряда | Режим 3, случай B + C |
| Питание | |
| Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
| Потребляемый ток, макс. | 40 мА |
| Питание устройства | |
| Номинальная потребляемая мощность | < 1 Вт (холостой ход) |
| Потенциалы Axioline | |
| Электропитание | 230 В |
| Размеры | |
| Высота | 128 мм |
| Глубина | 64,00 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 1500 ВА |
| Максимальный коммутационный ток | 6 A |
| Управление блокирующим исполнительным механизмом | Релейный выход LO+/- |
| Управление контактором зарядки | Релейный выход C1,2 |
| Стандарты и предписания | |
| Диапазон частот | 50 Гц ... 60 Гц |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -35 °C ... 70 °C |
| Ширина | 124 мм |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 4 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Характеристики компьютера | |
| Шинная система | RS-485 |
| Цифровые выходы | |
| Максимальное напряжение на выходе | 30 В |
| Максимальный выходной ток | 0,5 A (Суммарный ток для всех выходов; питание от внутренней сети) 0,6 A (на каждый выход; питание от внешней сети) |
| Управление дополнительными функциями | 4 цифрого выхода |
| Классификация | |
| Тип изделия | Устройство управления зарядкой перем. током для частных и фирменных приложений (EU/CN) |
