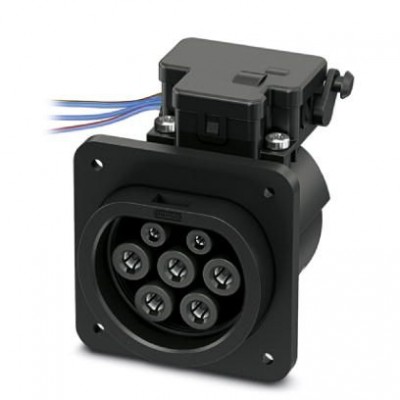

Сетевая зарядная розетка - EV-GBM3SE12-3AC32A-0,7M6,0E10T - 1627558
Описание
Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами, GB/T, GB/T 20234.2-2015, 32 A / 440 В (AC), 12 В Блокирующий исполнительный элемент, отдельные жилы, длина: 0,7 м, Монтаж на задней панели, С функцией измерения температуры при помощи датчиков Pt 1000. Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами GB/T, для установки на станциях зарядки электромобилей (EVSE)Характеристики
| Design | |
| Варианты заказчиков | На заказ |
| Тип конструкции | Стандартный |
| Цвет корпуса | черный |
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27260701 |
| eCl@ss 5.1 | 27059110 |
| eCl@ss 6.0 | 27279220 |
| eCl@ss 7.0 | 27061801 |
| eCl@ss 8.0 | 27449001 |
| eCl@ss 9.0 | 27144706 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| ETIM | |
| ETIM 3.0 | EC002061 |
| ETIM 4.0 | EC002061 |
| ETIM 5.0 | EC001321 |
| ETIM 6.0 | EC002898 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121522 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Блокирующий исполнительный элемент | |
| Возможный диапазон питающего напряжения двигателя | 9 В ... 16 В |
| Время паузы после входа или выхода | 3 c |
| Макс. время выдерживания обратного тока | 1000 мс |
| Макс. обратный ток двигателя | 1 A |
| Максимальное напряжение для обнаружения блокировки | 30 В |
| Рекомендуемое время корректировки | 600 мс |
| Срок службы | > 10000 циклов нагрузки |
| Стандартное электропитание двигателя | 12 В |
| Стандартный ток двигателя при блокировке | 0,2 A |
| Крепление | |
| Индикация блокировки | имеется |
| Механическая аварийная разблокировка | имеется |
| Напряжение блокировки | 12 В |
| Тип фиксатора | Вставленный фиксатор с блокирующим исполнительным механизмом |
| Материал | |
| Материал поверхности контактов | Ag |
| Механические характеристики | |
| Усилие съема | < 100 Н |
| Усилие установки | < 100 Н |
| Циклы установки | > 10000 |
| Монтаж | |
| Возможные монтажные положения | Монтаж на задней панели |
| Диаметр крепежного отверстия | 7,00 мм (ø) |
| Макс. толщина стенки | > 57 мм (Монтаж на задней панели) |
| Монтажное положение блокирующего исполнительного механизма | По центру сверху |
| Необходимая глубина установки | < 5 мм (Монтаж на задней панели) |
| Ограничения монтажного положения | Возможность наклона только спереди от 0 до 90 градусов, см. рисунок |
| Общие сведения | |
| Исполнение | Винтовое крепление откидной крышки сзади |
| Стандарты / нормативные документы | GB/T 20234.2-2015 |
| Окружающие условия | |
| Диапазон температур | -50 °C ... 130 °C |
| Макс. высота над уровнем моря | 5000 м (выше уровня моря) |
| Степень защиты | IP55 (вставлен) IP55 (с откидной крышкой, см. принадлежности) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Описание изделия | |
| Режим заряда | Режим 3, случай B |
| Стандарт зарядки | GB/T |
| Указание по типу подключения | Обжимной контакт, неразъемный |
| Размеры | |
| Высота | 96 мм |
| Глубина | 76,2 мм |
| Длина кабеля | 0,7 м (Кабели переменного тока) 0,5 м (Кабели блокирующего исполнительного механизма) |
| Построение системы проводников | 5x 6,0 мм² + 2x 0,5 мм² |
| Размеры отверстий | 60 мм x 60 мм |
| Тип кабеля | отдельные жилы |
| Температурные датчики | |
| Долговременная стабильность (макс. R0-Drift) | 0,06 % (через 1000 часов при 130 °C) |
| Допуски датчика при рекомендуемом измерительном токе | ±1K |
| Рекомендуемый измерительный ток | 1 мА (1 В при 0 °C) |
| Температура выключения | 90 °C соответствует значению Pt 1000 1346,5 Ом |
| Температурный коэффициент (TCR) | 3850 ppm/K |
| Тип датчика | Pt 1000 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 50 °C |
| Ширина | 75 мм |
| Характеристики клемм | |
| Указание | С функцией измерения температуры при помощи датчиков Pt 1000 |
| Электрические характеристики | |
| Вид передачи сигналов | Широтно-импульсная модуляции |
| Зарядная мощность, макс. | 14 кВт |
| Измерение температуры | 4x Pt 1000 (DIN EN 60751) |
| Количество сигнальных контактов | 2 (CP, CC) |
| Количество фаз | 3 |
| Количество, силовые контакты | 5 (L1, L2, L3, N, PE) |
| Расчетное напряжение сигнальных контактов | 30 В AC |
| Расчетное напряжение силовых контактов | 440 В AC |
| Расчетный ток сигнальных контактов | 2 A |
| Расчетный ток силовых контактов | 32 A |
| Тип зарядного тока | перем. ток, 3-фазн. |
| Габариты и материалы | |
| Материал | Пластмасса |
| Классификация | |
| Тип изделия | Инфраструктурная зарядная розетка для зарядки электромобилей переменным током (AC), совместима с инфраструктурными зарядными штекерами |
