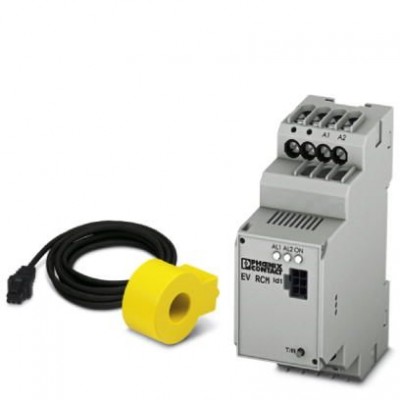

Контроль разностного тока - EV-RCM-C1-AC30-DC6 - 1622450
Описание
Модуль дифференциальной защиты распознает переменный и постоянный ток утечки в пунктах зарядки переменного тока. Основное защитное устройство (например, автоматический выключатель) защищено от возможного постоянного тока утечки. В наличии имеются одно- и двухканальные исполнения.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210902 |
| eCl@ss 4.1 | 27371105 |
| eCl@ss 5.0 | 27371801 |
| eCl@ss 5.1 | 27371810 |
| eCl@ss 6.0 | 27371810 |
| eCl@ss 7.0 | 27371810 |
| eCl@ss 8.0 | 27371809 |
| eCl@ss 9.0 | 27144703 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 10 лет; |
| ETIM | |
| ETIM 3.0 | EC001505 |
| ETIM 4.0 | EC001599 |
| ETIM 5.0 | EC001321 |
| ETIM 6.0 | EC002889 |
| UNSPSC | |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121801 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| Диапазон измерений разностного тока | |
| Время срабатывания при 2 x IΔn | < 70 мс |
| Время срабатывания при 5xIΔn | < 20 мс |
| Время срабатывания при IN | < 500 мс |
| Время срабатывания при IΔn | < 180 мс |
| Диапазон измерения тока | 50 A (45 Гц ... 50 Гц) |
| Номинальная частота fN | ≤ 2000 Гц |
| Номинальный дифференциальный ток | ± 300 мА (пик) |
| Разностный ток IΔn | 30 мА 6 мА |
| Функция перезагрузки | 3 попытки включения с интервалом в 15 мин. |
| Измерительный преобразователь тока | |
| Диаметр измерительной катушки | 15 мм |
| Питание | через модуль RCM |
| Интерфейс Ethernet | |
| Количество интерфейсов | 1 (Измерительный преобразователь) |
| Контактная часть | |
| Максимальное напряжение переключения | 250 В |
| Общие сведения | |
| Исполнение | 1-канальная |
| Номинальный ток IN | 32 A |
| Соответствие нормам | Соответствие CE |
| Стандарты / нормативные документы | МЭК 61851-1 |
| Окружающие условия | |
| Климатический класс | согласно МЭК 60271 /-1 /-2 /-3 |
| Степень защиты | IP20 (Клеммы) IP30 (Встроенные компоненты) |
| Описание изделия | |
| Режим заряда | Режим 3 |
| Стандарт зарядки | Тип 2 |
| Питание | |
| Диапазон напряжения питания | 100 В AC ... 240 В AC (Диапазон номинального напряжения) |
| Потребляемый ток, макс. | 22 мА |
| Питание устройства | |
| Номинальная потребляемая мощность | < 0,5 Вт (холостой ход) |
| Последовательный интерфейс | |
| Дальность передачи | макс. 100 м (с экранированным кабелем с попарно скрученными жилами) |
| Размеры | |
| Высота | 90 мм |
| Глубина | 70,50 мм |
| Релейные выходы | |
| Количество замыкающих контактов | 1 |
| Максимальный коммутационный ток | 5 A (По 1 замыкающему контакту) |
| Примечание к переключающему контакту | Ток покоя |
| Управление контактором зарядки | Сигнальное реле 1 IΔn : постоянные токи утечки |
| Циклы переключений | 10000 |
| Стандарты и предписания | |
| Диапазон частот | 45 Гц ... 60 Гц |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 80 °C |
| Ширина | 36 мм |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Описание входа | Вставной; передняя панель |
| Классификация | |
| Тип изделия | Модуль разностного тока утечки (RCM) для устройств управления зарядкой перем. током для частных приложений (EU/CN) |
| Монтажные характеристики | |
| Тип подключения | Штекерный соединитель |
