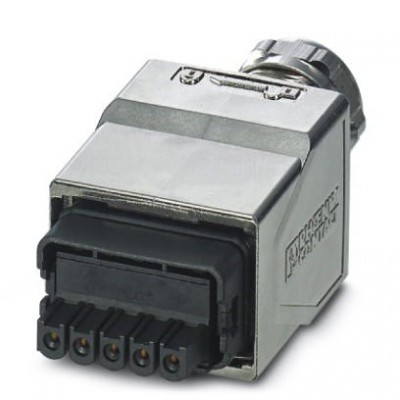

Силовой соединитель - CUC-PPC-C2ZNI-SX/24FKP5 - 1421783
Описание
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27261204 |
| eCl@ss 7.0 | 27440205 |
| eCl@ss 8.0 | 27440101 |
| eCl@ss 9.0 | 27440101 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC000438 |
| ETIM 3.0 | EC000438 |
| ETIM 4.0 | EC000438 |
| ETIM 5.0 | EC002636 |
| ETIM 6.0 | EC002636 |
| UNSPSC | |
| UNSPSC 11 | 39121522 |
| UNSPSC 12.01 | 39121522 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 6.01 | 30211923 |
| UNSPSC 7.0901 | 39121522 |
| Данные подключения | |
| Длина зачищенной части оболочки | 40 мм |
| Крепление | |
| Тип фиксатора | Крепление на защелках |
| Механические характеристики | |
| Длина зачищенной части одной жилы | 10 мм |
| Сечение AWG | 18 ... 13 |
| Сечение проводников | 0,75 мм² ... 2,5 мм² |
| Общие сведения | |
| Исполнение | жесткая кодировка |
| Материал, контакт | Медный сплав |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение | 24 В |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение (III/3) | 24 В |
| Расчетный ток | 16 A |
| Расчетный ток при 40 ℃ | 16 A |
| Общие характеристики | |
| Альтернативное краткое описание изделия | Штекерные разъемы MSTB |
| Характеристики клемм COMBICON | 0,75 мм² 2,5 мм² 0,75 мм² 2,5 мм² 18 13 2,5 мм² |
| Окружающие условия | |
| Степень защиты | IP65/IP67 |
| Температура окружающей среды (при монтаже) | -10 °C ... 40 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Размеры | |
| Наружный диаметр кабеля | 9 мм ... 13 мм |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
| Тип изоляционного материала | |
| Материал, держатель контакта | PA |
| Материал, контактная поверхность | Никель, покрытый золотом |
| Характеристики клемм | |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,75 мм² |
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 11 "Разъемы для источников питания 24 В" и глава 13 "Специальные соединительные и межсоединительные технологии (AIDA)" |
| Габариты и материалы | |
| Материал корпуса | Цинк. литье под давлением |
