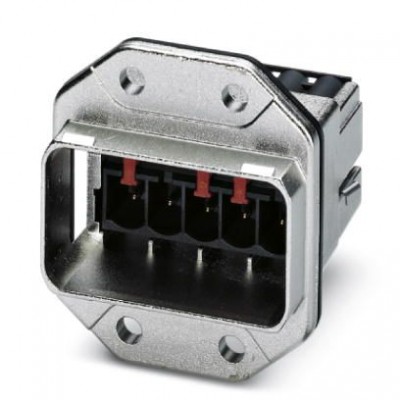

Проходная деталь - CUC-V14-F2ZNI-EM/24FN5:FC - 1408235
Описание
Металлическая монтажная рама с фиксаторами Push-Pull, вариант 14, вкл. контактную вставку с пружинными зажимами, гибкую систему кодировки, для прямоугольного монтажного выреза, с уплотнением, без крепежных винтовХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27060307 |
| eCl@ss 4.1 | 27060307 |
| eCl@ss 5.0 | 27061801 |
| eCl@ss 5.1 | 27061801 |
| eCl@ss 6.0 | 27060390 |
| eCl@ss 7.0 | 27060390 |
| eCl@ss 8.0 | 27440312 |
| eCl@ss 9.0 | 27440312 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC000830 |
| ETIM 4.0 | EC001121 |
| ETIM 5.0 | EC002641 |
| ETIM 6.0 | EC002641 |
| UNSPSC | |
| UNSPSC 11 | 26121604 |
| UNSPSC 12.01 | 26121616 |
| UNSPSC 13.2 | 39121419 |
| UNSPSC 6.01 | 26121616 |
| UNSPSC 7.0901 | 26121616 |
| Крепление | |
| Тип фиксатора | Крепление на защелках |
| Механические характеристики | |
| Сечение AWG | 18 ... 13 |
| Сечение проводников | 0,75 мм² ... 2,5 мм² |
| Общие сведения | |
| Исполнение | штырь |
| Расчетное импульсное напряжение (II/2) | 4 кВ |
| Расчетное импульсное напряжение (III/2) | 4 кВ |
| Расчетное импульсное напряжение (III/3) | 4 кВ |
| Расчетное напряжение | 250 В |
| Расчетное напряжение (II/2) | 630 В |
| Расчетное напряжение (III/2) | 400 В |
| Расчетное напряжение (III/3) | 24 В |
| Расчетный ток | 16 A |
| Общие характеристики | |
| Характеристики клемм COMBICON | 0,75 мм² 2,5 мм² 0,75 мм² 2,5 мм² 18 13 2,5 мм² |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Технические данные | |
| Полюсов | 5 |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C |
| Характеристики клемм | |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,75 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,75 мм² |
| Указание | Данное изделие соответствует директиве "Кабельная разводка PROFINET" и директиве по межсоединительным технологиям для PROFINET, редакция 2.00, заказ №: 2.252, глава 11 "Разъемы для источников питания 24 В" и глава 13 "Специальные соединительные и межсоединительные технологии (AIDA)" |
| Монтажные характеристики | |
| Тип подключения | Пружинные зажимы |
