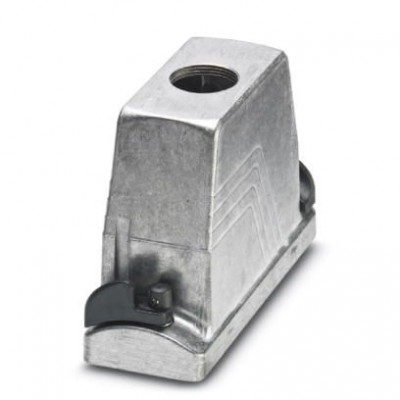

Корпус - HC-B 24-TMB-100/O1STM32G-EEE - 1460373
Описание
HEAVYCON ADVANCE, сальниковый корпус B24, с байонетным фиксатором (внутренний шестигранник) из высококачественной стали, стойкий к морской воде алюминий, высота 100 мм, с резьбой 1x M32, прямой кабельный отвод, без поверхности; проводящее уплотнение (свойства ЭМС)Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27143424 |
| eCl@ss 7.0 | 27440209 |
| eCl@ss 8.0 | 27440202 |
| eCl@ss 9.0 | 27440202 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| UNSPSC | |
| UNSPSC 11 | 31261502 |
| UNSPSC 12.01 | 31261502 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 6.01 | 31261502 |
| UNSPSC 7.0901 | 31261502 |
| Крепление | |
| Тип фиксатора | Байонетный зажим |
| Механические характеристики | |
| Кабельный отвод | прямое |
| Количество подключаемых кабелей | 1 |
| Тип резьбового соединения | 1x M32 |
| Общие сведения | |
| Крепежные винты | M6 |
| Материал крепления | Нержавеющая сталь |
| Материал, уплотнение | NBR, проводящий |
| Размер | B24 |
| Резьбовые элементы | без |
| Указания по монтажу | Для обеспечения оптимальной экранирующей способности в области профилированного уплотнения на стенке распределительного шкафа необходимо удалить изолирующее порошковое лаковое покрытие, если таковое присутствует. |
| Окружающие условия | |
| Степень защиты корпуса (IP) | IP66 IP67 |
| Размеры | |
| Высота | 100 мм |
| Технические данные | |
| Длина | 152 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 57 мм |
| Тип изоляционного материала | |
| Материал поверхность корпуса | без покрытия |
| Габариты и материалы | |
| Материал корпуса | Из алюминия, методом литья под давлением, стойкий к морской воде |
| Дополнительные особенности | |
| Тип корпуса | Сальниковый корпус |
| Цвет | серый алюминий |
