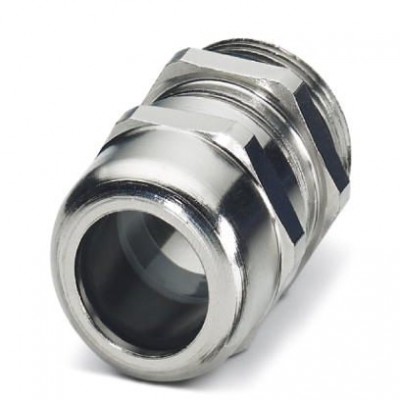

Кабельный ввод - G-INS-M32-M68N-NNES-S - 1411166
Описание
Кабельный ввод, материал резьбового соединения: латунь, никелированный, наружный диаметр кабеля 15 мм ... 21 мм, экранировка: нет, резьба соединительной части: M32 x 1,5, цвет: cеребристый, с уплотнительным кольцомХарактеристики
| eCl@ss | |
| eCl@ss 5.1 | 27081002 |
| eCl@ss 6.0 | 27081002 |
| eCl@ss 8.0 | 27149109 |
| eCl@ss 9.0 | 27144432 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC000441 |
| ETIM 5.0 | EC000441 |
| ETIM 6.0 | EC000441 |
| UNSPSC | |
| UNSPSC 13.2 | 39121311 |
| Данные о материале | |
| Материал кабельного сальника | Неопрен |
| Механические характеристики | |
| Категория по ударному воздействию | 6 |
| Экранирован. | нет |
| Общие сведения | |
| Исполнение приспособления для снятия растягивающего усилия | A |
| Количество проводов | 1 |
| Материал резьбового соединения | латунь, никелированный |
| Материал, вставка | Полиамид 6 |
| Обозначение изготовителя | BMBC-E4 |
| Производитель | BIMED |
| Тип резьбы, сторона подключения | M32 x 1,5 |
| Указания по монтажу | 1) смонтировать штуцер резьбового соединения в корпусе с корректным моментом затяжки 2) ввести проводник 3) затянуть накидную гайку с корректным моментом затяжки |
| Окружающие условия | |
| Степень защиты | IP69 (DIN EN 60529 / МЭК 60529) IP68 (5 бар, 30 мин.) IP66 4X |
| Размеры | |
| Диаметр проходного отверстия | 32,1 мм ... 32,3 мм |
| Длина, резьба | 8 мм |
| Наружный диаметр кабеля | 15 мм ... 21 мм 17 мм ... 21 мм (при UL 514 В) |
| Раствор ключа - накидная гайка | 34 мм |
| Раствор ключа патрубок | 34 мм |
| Шестигранный, диаметр описанной окружности | 37 мм |
| Стандарты и предписания | |
| Без галогенов | нет |
| Технические данные | |
| Длина | 43 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 100 °C (статическая) |
| Характеристики клемм | |
| Момент затяжки | 8 Нм (Патрубки: EN 62444) 8 Нм (Патрубки: EN 62444) 15 Нм (при UL514 B: накидная гайка) |
| Дополнительные особенности | |
| Цвет | cеребристый |
