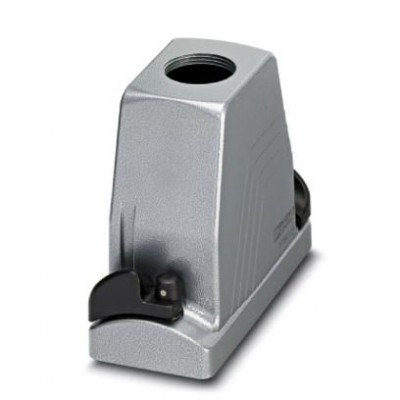

Корпус - HC-B 16-TMB-100/O1STM32G-STA - 1604418
Описание
Стандартный сальниковый корпус HEAVYCON ADVANCE В16 с порошковым покрытием, с байонетным зажимом, высота 100 мм, с резьбой 1xM32, прямой ввод кабеляХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 272607xx |
| eCl@ss 4.1 | 27260701 |
| eCl@ss 5.0 | 27143424 |
| eCl@ss 5.1 | 27143424 |
| eCl@ss 6.0 | 27371205 |
| eCl@ss 7.0 | 27371205 |
| eCl@ss 8.0 | 27440202 |
| eCl@ss 9.0 | 27440202 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000437 |
| ETIM 3.0 | EC000437 |
| ETIM 4.0 | EC000437 |
| ETIM 5.0 | EC000437 |
| ETIM 6.0 | EC000437 |
| UNSPSC | |
| UNSPSC 11 | 31261502 |
| UNSPSC 12.01 | 31261502 |
| UNSPSC 13.2 | 31261501 |
| UNSPSC 6.01 | 31261502 |
| UNSPSC 7.0901 | 31261502 |
| Крепление | |
| Тип фиксатора | Байонетный зажим |
| Механические характеристики | |
| Кабельный отвод | прямое |
| Количество подключаемых кабелей | 1 |
| Тип резьбового соединения | M32 x 1,5 |
| Общие сведения | |
| Материал корпуса ручки, крепления | PA-GF |
| Материал, уплотнение | NBR |
| Размер | B16 |
| Резьбовые элементы | без |
| Указания по монтажу | Для обеспечения функционирования контакта защитного провода при непрямом подсоединении оба монтажных фланца должны иметь достаточный электрический контакт с металлической монтажной стенкой. |
| Окружающие условия | |
| Степень защиты корпуса (IP) | IP65 IP67 |
| Размеры | |
| Высота | 100 мм |
| Длина, монтажный вырез | 86 мм |
| Ширина Монтажный вырез | 35 мм |
| Технические данные | |
| Длина | 126 мм |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 125 °C |
| Ширина | 57 мм |
| Тип изоляционного материала | |
| Материал поверхность корпуса | Порошковое покрытие, серый |
| Габариты и материалы | |
| Материал корпуса | Алюминиевое литья под давл. |
| Дополнительные особенности | |
| Тип корпуса | Сальниковый корпус |
| Цвет | серый |
